直线度测量新思路——在线无损检测之直线度测量仪
2022-07-04 17:13 浏览: 187次

在测量直线度时,您有没有过这样的困扰:

测量直线度的设备不能兼顾外径及椭圆度的测量,

测量外径及椭圆度的设备又不能用来检测直线度...

而且,传统的接触式测量还会遇到繁琐的检测过程、较长的测量时间、人工误差大等问题...

今天就来为大家介绍解决这个困扰的重磅新品:

用于外径、椭圆度、直线度在线测量的,非接触式的光学测量机——直线度测量仪

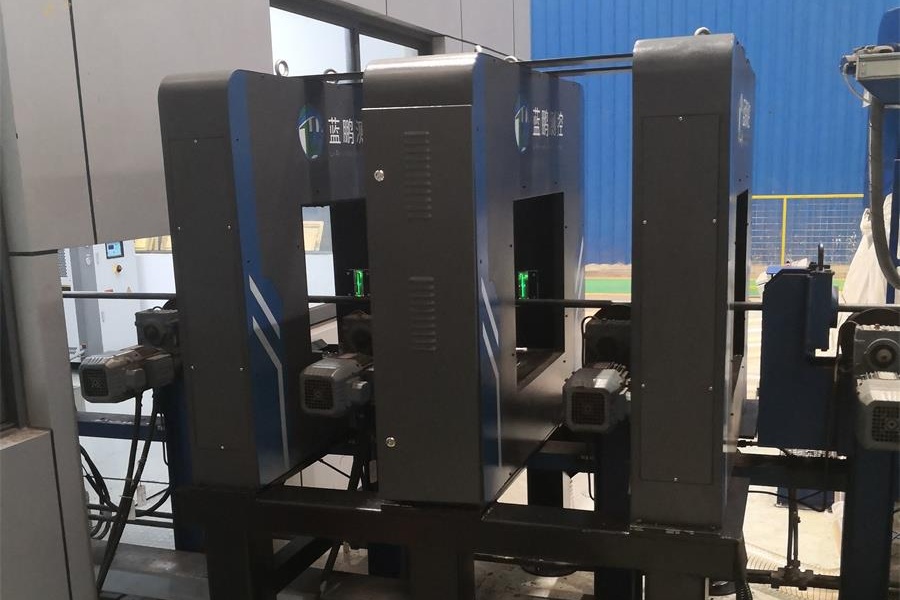

直线度测量仪可检测圆钢、棒材、管材等的直线度尺寸,可在矫直前、后安装,安装在矫直前机前,给其提供直线度尺寸,安装在矫直机后,检测矫直后,被测轧材是否符合标准,根据需求,选择合适的安装位置。

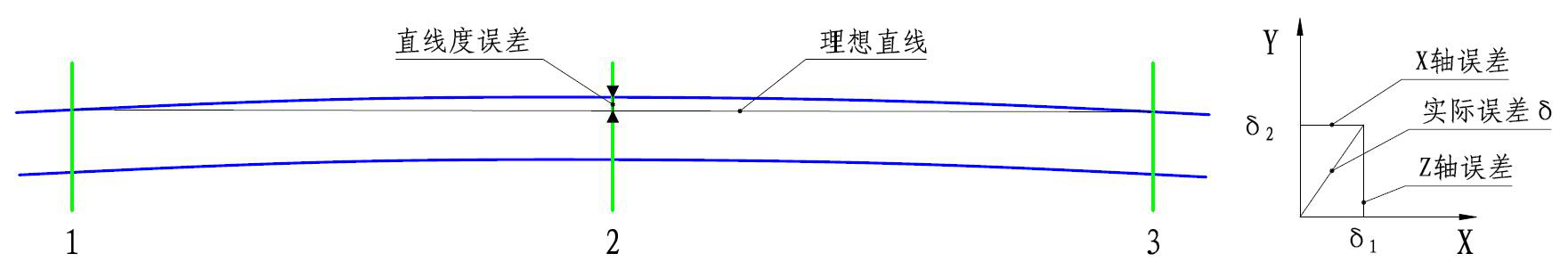

直线度测量仪以光电原理进行非接触式检测,以3个设备进行直线度的检测,测量原理为:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。


简单来说,直线度的测量原理为3点测直线度法,两端点拟合为一条直线,中间点与直线距离计算直线度信息,这其中包含的各种算法在这里就不做一一介绍了。

定制在线直线度测量仪,安装在生产线上进行实时精准的直线度、翘头、翘尾、外径、椭圆度等的检测,随着一根根的钢材穿过测量区域,一组组检测数据被显示记录保存,实时绘制波动图、缺陷图等图表。

直线度测量仪是外径与直线度均可检测的复合型测量设备,根据检测需求,每个设备之间的间距不等,更可安装在生产线上进行实时在线检测,有助于快速检测与控制,

总的来说,直线度测量仪特别适用于钢材生产线上直线度的在线品质检测,各大钢厂、机械制造等均可适应,高线、圆钢、钢管、钢棒、金属棒、合金棒等均可使用,在生产线上使用这个会更加方便快捷,一个人就可以完成平时需要多个人的测量工作量,既省力,又省人手,还快捷,而且可记录数据一年以上。
