展示:单轴测径仪及为客户定制的不同样式单轴测径仪!
2024-11-08 17:22 浏览:

单轴测径仪是一款非常常见的外径检测设备,然而有一些厂家,由于现场环境、检测需求等,常规样式的单轴测径仪在现场难以使用,为此,蓝鹏测控以单轴测径仪为基础,为客户量身定制了各种样式的单轴测径仪,本文就挑出一部分来看一下。

常规款单轴测径仪

无论是智能型还是普通型,其样式大致呈凹字型,智能型主要体现在其内部功能的智能性上,主要被应用于电线电缆、橡胶塑料等各种材质的产品进行外径检测,可通过PID调节功能控制外径尺寸,也是常用的一款设备,在这里就不一一详述了。


单轴测径仪的变形定制

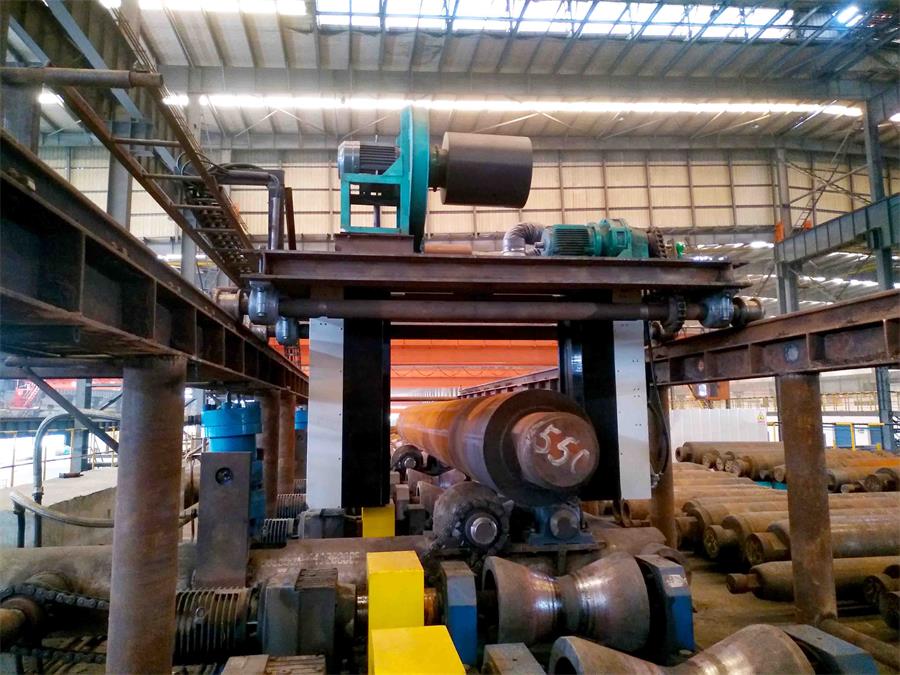

大直径测径仪

采用间距可调双测头技术,可对各种大尺寸的轧材进行检测,由于该技术的使用,使其克服的外径尺寸大小带来的检测难题,可为各种规格的产品进行测量,同时保留了高精度测量的能力,价格也适中。


为某机械厂定制的碳钢单轴测径仪

为该厂定制了多台测径仪,测径仪是单路测头水平设置的测径仪。测径仪安装在一个框架结构的支架上,通过导轨和调高丝杠与支架连接。当测量不同规格的棒材时,在切换规格时可自动调整测径仪的中心高度以适应棒材的中心高度。具有冷却防尘系统,用于修磨线的外径检测。

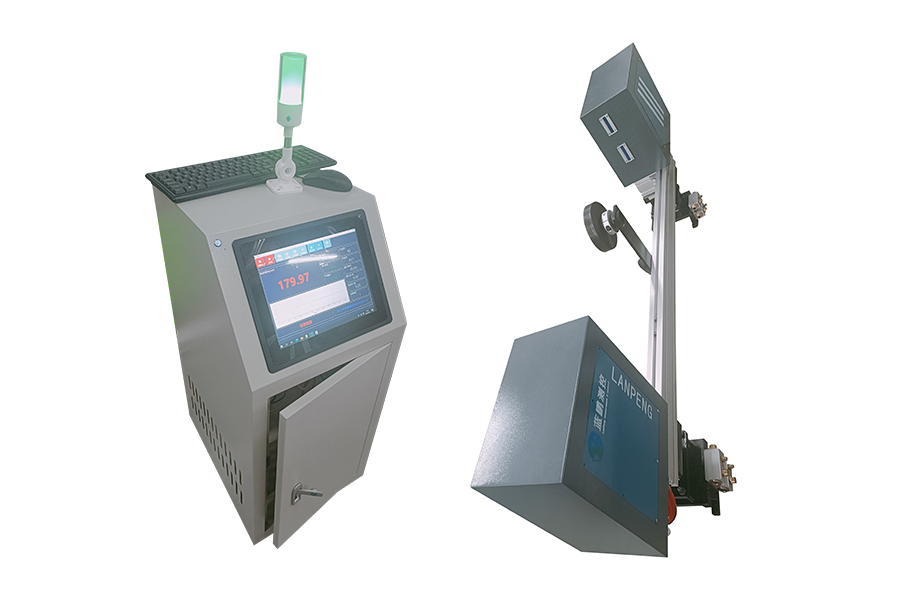

为某石英管厂家定制的单轴测径仪

测量需求:测径仪安装位置避免工作障碍,需要跟随喷灯支架移动检测,需适合扩管设备的应用环境比如高温、粉尘、辐射等。定制产品:测径仪安装在靠近石墨轮边缘处。固定式安装,测量中心距离火源中心<210mm,底座安装孔做成长圆孔可调整测头位置。测量范围90-220mm,配有工控机及测控软件系统。

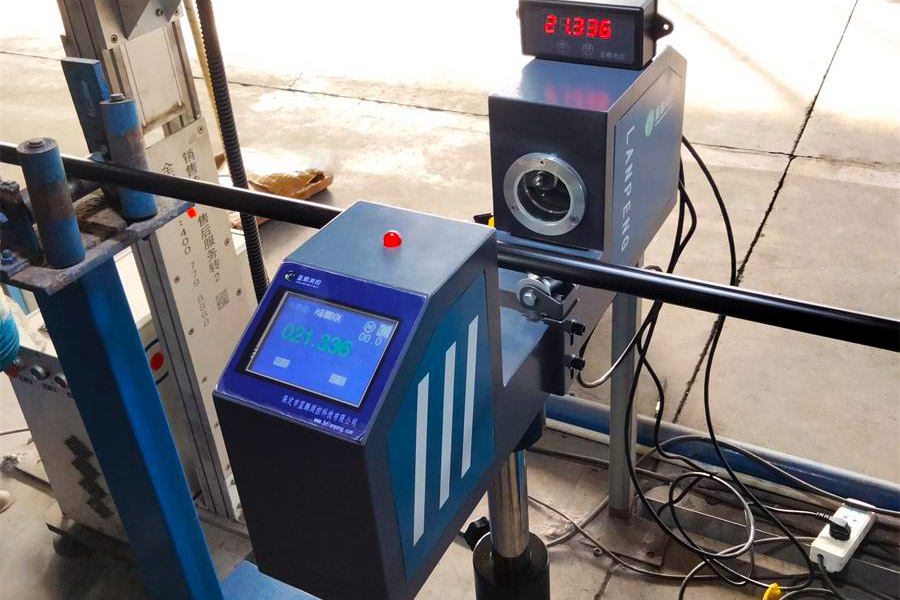

为某线缆厂定制带有旋转支杆的单轴测径仪

根据某线缆厂的实际现场,定制了一款测径仪,本体内置1组光电测头,可以测量被测物直径尺寸。当测量时,将旋转支杆调节成与生产线平行。平时可将旋转支杆移开。具有显示、计算、及报警等功能,具有声光报警功能,当测量数据超差时自动报警。


为某厂定制双根管材同时检测的测径仪

该测径仪将两组单测头并排排布,可在更短的间距,同时检测产品尺寸,两个测头的参数可单独设置,可分别对尺寸进行控制,解决了占地面积、产品间隔小等问题。


为某包装厂定制的圆跳动测量仪

圆跳动测量仪可对Φ182~233mm直径,≤3m长度的纸管进行圆跳动检测,纸管圆跳动:≤0.3mm。


以上就是部分根据单轴测径仪进行变幻为各种厂家定制的产品,严格根据各厂家的实际需求及产线情况,为其定制合适的测径仪,从而解决各种测量难题。
