【案例分享】八轴测径仪在某轧钢厂中实际检测应用

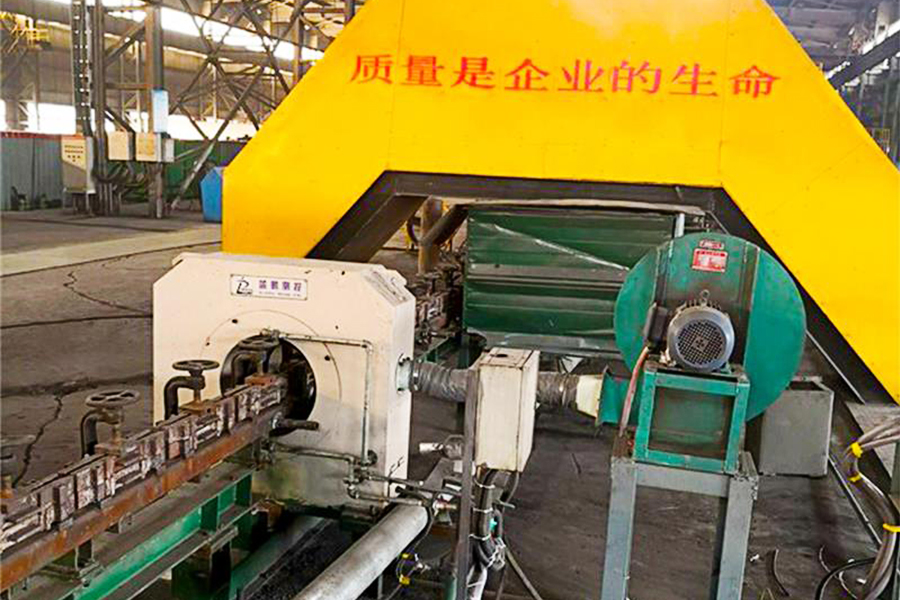

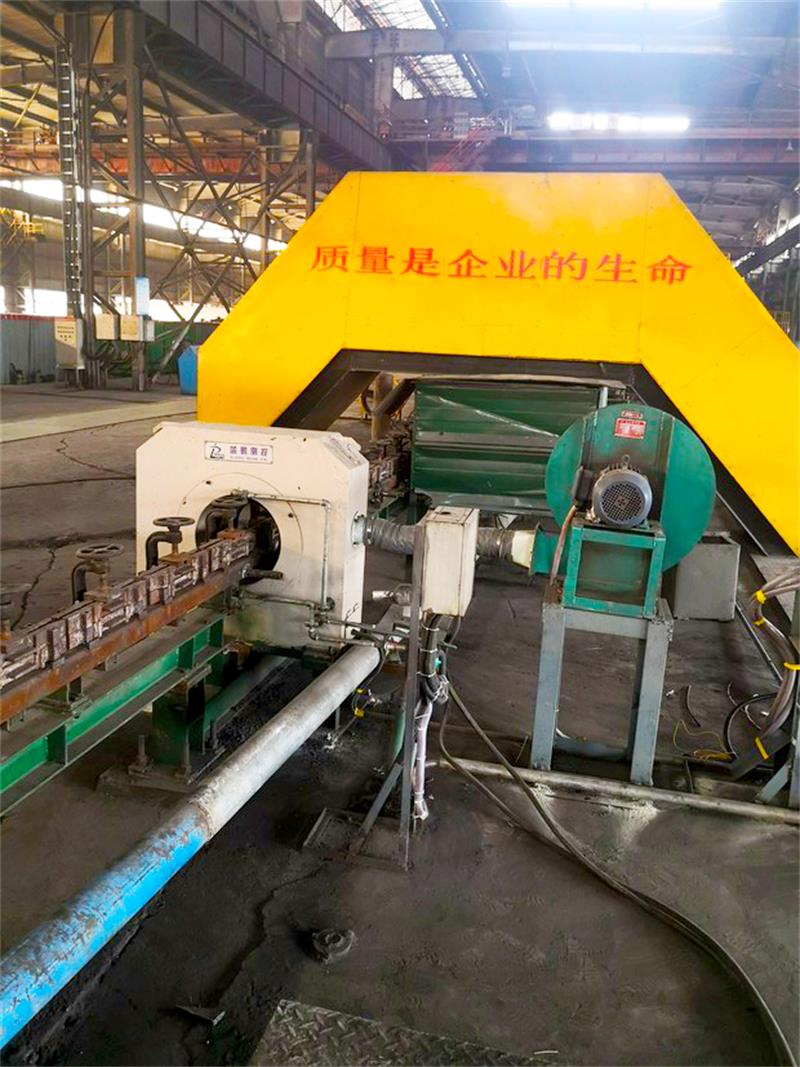

质量是企业的生命,这是刻在该钢厂产线设备上的一句话,他们对品质要求严格,八轴测径仪作为品质检测仪器,被其定制应用到了产线当中。棒材测径仪(以下简称测径仪)是非接触在线检测设备,主要用于冶金业棒材外径在线检测。本设备测量的数据客观,实时性好,
产品详情

质量是企业的生命,这是刻在该钢厂产线设备上的一句话,他们对品质要求严格,八轴测径仪作为品质检测仪器,被其定制应用到了产线当中。

棒材测径仪(以下简称测径仪)是非接触在线检测设备,主要用于冶金业棒材外径在线检测。本设备测量的数据客观,实时性好,测量结果保存完整,适用于生产线的质量监测、跟踪和生产工艺分析。


测径仪是集光学、机械、电子和计算机技术一体化的测量设备。它采用光学投影和CCD测量原理,对轧制中的被测物轮廓尺寸做出定量检测。

测径仪的每组测头均由光源、光路系统、感光单元和信号采集及计算系统等部分组成。光源使用特种LED,光路系统采用平行光管的准直平行光光学结构,感光单元采用高频率和高分辨率的线阵CCD。光源通过光路系统形成平行光束,平行光束包容的视场即为测量范围。被测物体从该范围内穿过时在CCD感光面上形成影像,通过相应的计算,得出被测物体轮廓尺寸。

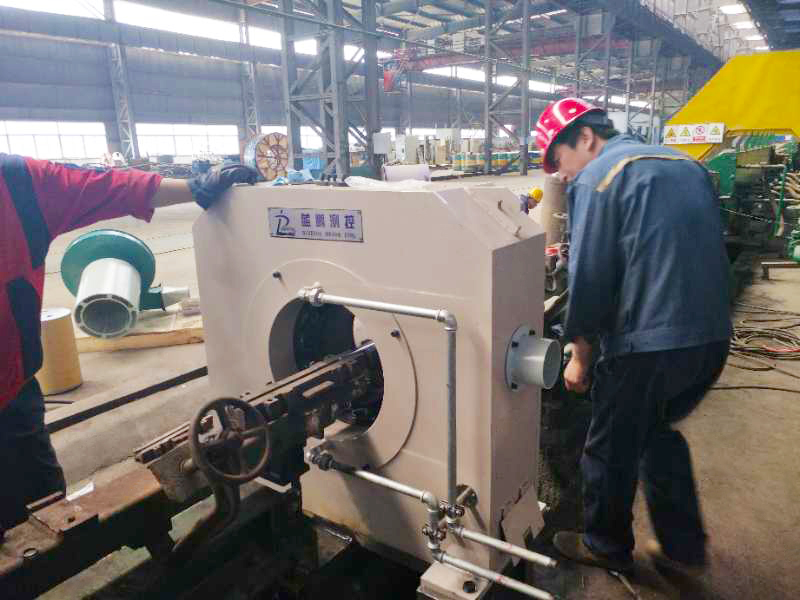

测径仪的标准配置主要包括测量车(测径仪本体)、主控机柜、配电箱、LED显示屏、高压鼓风机及空气过滤装置五部分。

基本测量功能在测量车内完成,测量车与上位计算机间采用标准工业接口通信和光纤传输方式,检测的数据分别在主控计算机的显示器和现场大LED屏上显示。

主要技术参数

测量范围:0.00~110.00(mm)

允许偏差:测量圆钢:≤±0.03(mm)

重复性:≤±0.01(mm)

测量频率:1000Hz

显示内容:

实时显示测量数据、曲线以及缺陷,显示响应时间小于0.2秒。

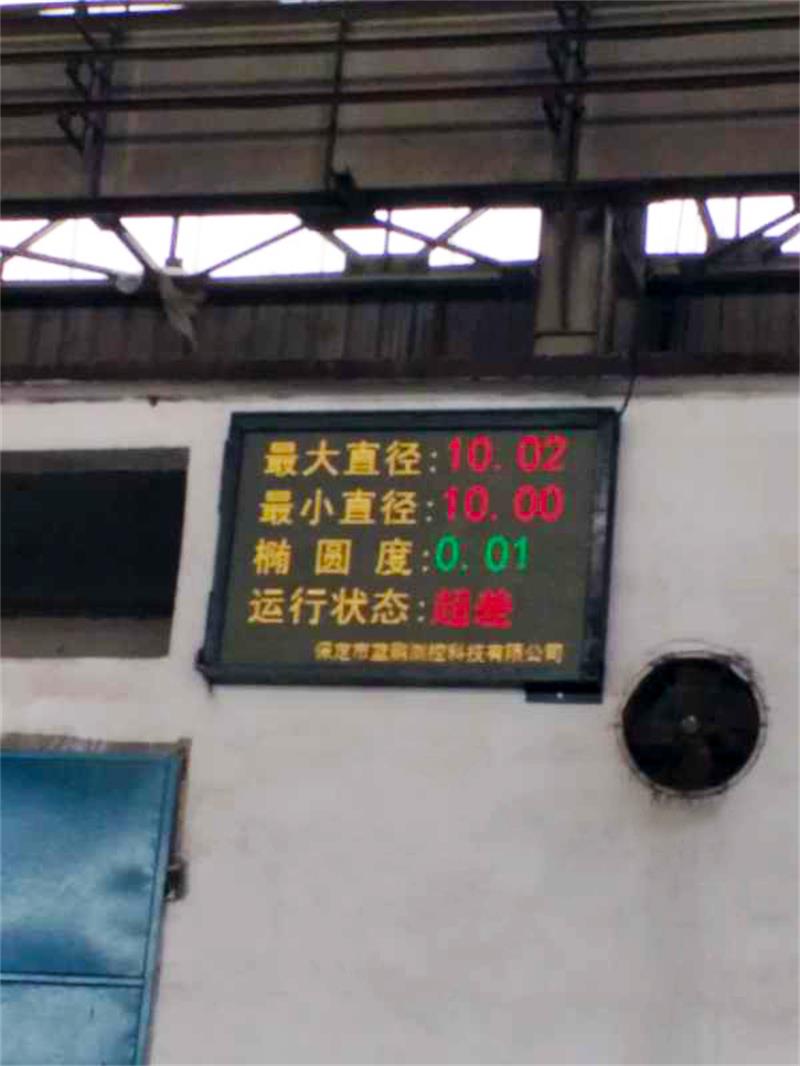

显示器:同一时刻被测物8个方向的外轮廓尺寸、最大值、最小值、平均值、椭圆度和截面图,尺寸波动趋势图,缺陷分析图。

现场LED显示屏:同一时刻测量数据的最大值、最小值、椭圆度。显示频率0.66~3次/秒。


产品功能

报警功能:当测量数据和测量车温度超出设定范围后,声、光同时报警(超差和超温)。

缺陷判断功能:可对轧材常见缺陷如:耳子、错辊、缺肉等缺陷类型进行判断。

数据存储功能:可存储、查询测量数据。测量数据存入数据库,方便用户提取、分析、统计等。

数据传输功能:系统预留2个TCP/IP接口,用户可通过接口直接访问数据库,或外接电脑查看测量数据。

通信协议:

TCP/IP

设备功耗

测量车+LED显示屏:≤500W

工控机:≤300W

高压鼓风机:7.5kW

使用环境要求

电源电压(V):AC220±15%50Hz、AC380±15%50Hz

环境温度(℃):测量车、LED显示屏:0~45(无冻结);控制柜:0~35(无冻结)

环境湿度(%RH):≤80(不结露)

保证产品品质,完成高质量的生产,是每个企业生存之道,智能测量仪的应用能有效的完成高精度的尺寸检测,提升效率与品质。
