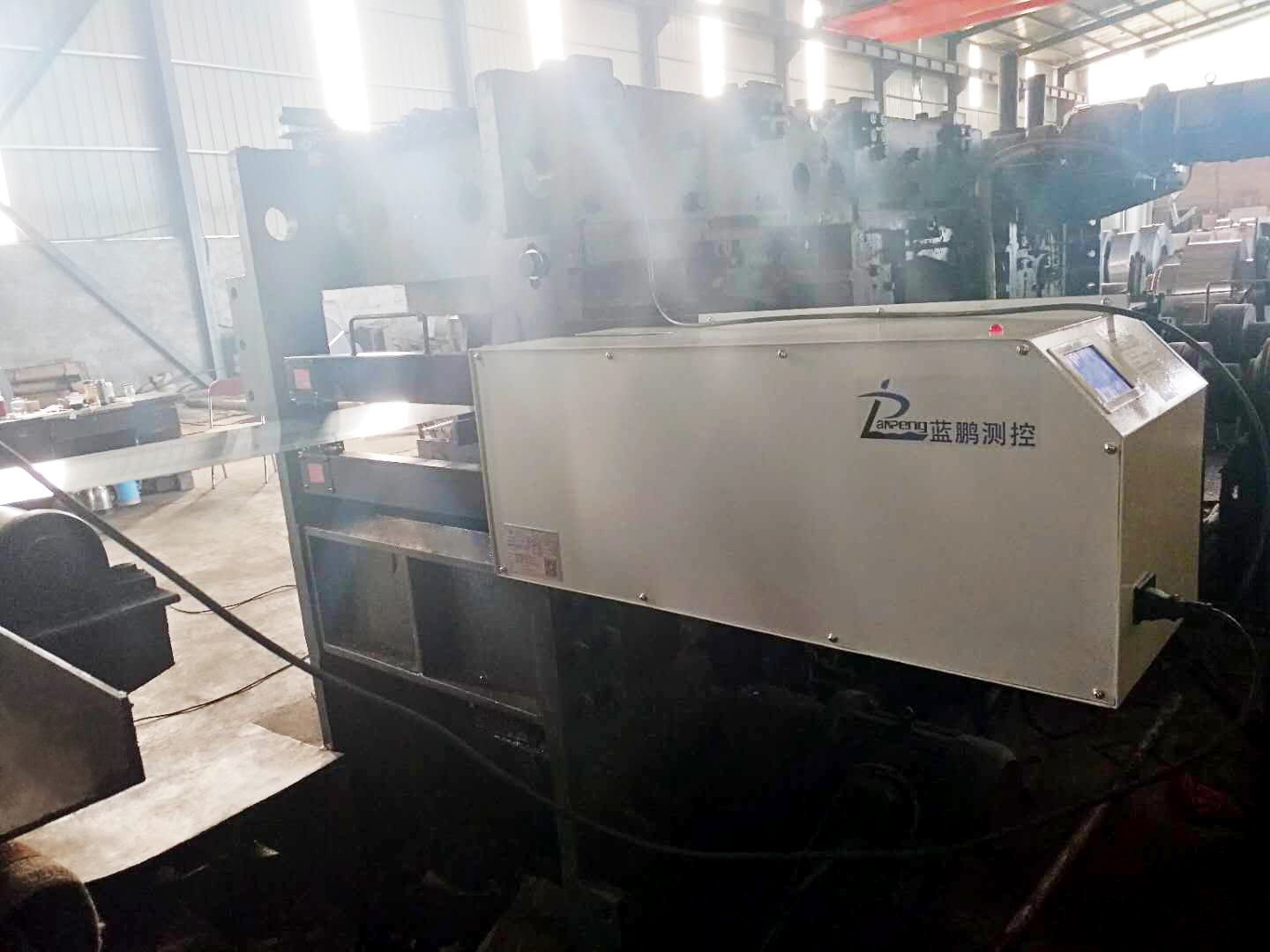

【案例分享】激光测厚仪如何在带钢产线精准测厚?
带钢厚度较薄、宽度较窄、长度很长的钢板。其宽度一般在20mm—200mm。成卷供应,其规格以厚度×宽度表示。厚度与宽度都是其重要的需检测品质,蓝鹏测控曾为某带钢厂定制了一款激光测厚仪。非接触式激光测厚仪采用进口激光传感器对带钢的厚度尺寸进行
产品详情

带钢厚度较薄、宽度较窄、长度很长的钢板。其宽度一般在20mm—200mm。成卷供应,其规格以厚度×宽度表示。厚度与宽度都是其重要的需检测品质,蓝鹏测控曾为某带钢厂定制了一款激光测厚仪


非接触式激光测厚仪采用进口激光传感器对带钢的厚度尺寸进行测量。设备设置1个测量点,测量点上、下方各设置1个激光传感器,当被测物处于两个传感器中间时可精确测得其厚度。

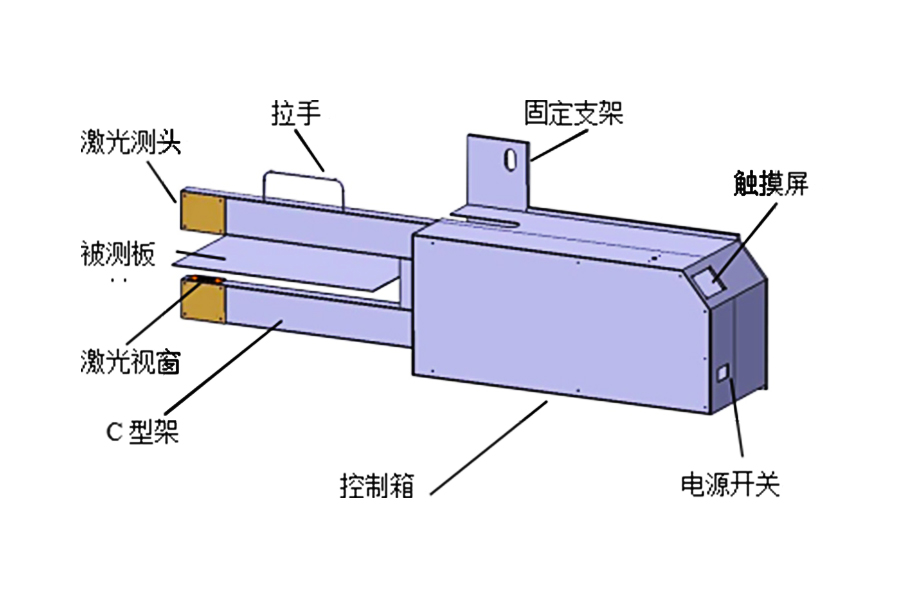

整套设备由安装支架、C形架、传感器、防护罩(图中未显示)、控制箱和液晶屏等部分组成。


激光测厚仪的上、下两个激光传感器安装在C形架的上、下横梁的前端。传感器外部有坚固的防护罩保护,传感器安装在防护罩内以免受到撞击。测量时按下测量开关,设备开始进行测量。控制箱安装在C形架的后端,控制箱上设置有操作和显示数据的触摸屏。传感器测得的原始数据传输到控制箱进行处理计算,计算结果在液晶屏上直接显示。

设备参数

1、测量范围(mm): 0~10;

2、测量精度(mm): ≤±0.01;

3、测量频率(Hz): 100;

4、供电电源(V) : AC 220±15% ,50Hz;

5、环境温度(℃): -15~50;

6、环境湿度 (%rh) :≤ 80(不结露)

主要功能

1、实时厚度测量,测量速度快;

2、数据外接屏显示,现场操作更方便;

3、校准功能,测量误差过大时,放入标准量块校准可恢复精度;

4、测量点可随意调整;

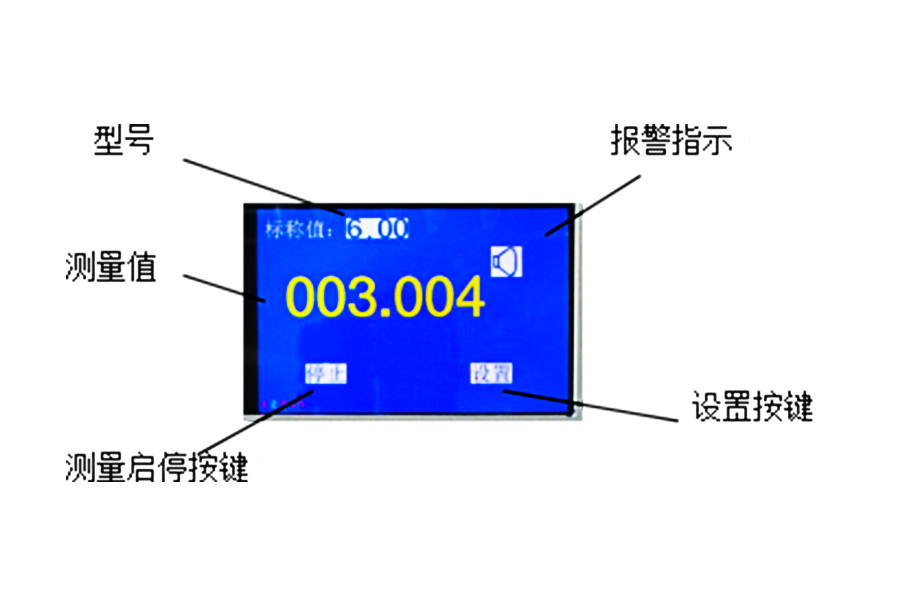

激光测厚仪采用触摸屏设计,主界面中包含标称值(型号)、报警指示、测量值、测量启停键和设置键。


“型号”:当前要测量的工件的标称尺寸,如果工件的标称值有变化,可点击“型号”后面的数值,进入“型号设置”界面进行修改。

“报警指示”:用来指示报警的开关状态,可以打开和关闭报警。

“测量值”:测量被测工件并经过计算后得到的厚度值,当测量值在公差范围内用绿色表示数值,当测量值超出公差时用红色表示测量值。

“启停”:设备“开始测量”和“停止测量”切换按键。

“设置”:进行设备系统参数的编辑和修改。

激光测厚仪应用于带钢厚度尺寸实时检测,将其应用在带钢生产线上,能更精度的得到实时尺寸,为品质控制提供更及时的依据。
