【案例分享】圆棒产线在线检测 双轴测径仪应用实例
引言在各式各样的产线中,圆形轧材一般都需要对外径尺寸进行检测,根据某厂家的具体需求,特研制双轴测径仪来完成圆棒的在线检测。一、测径仪概况设备名称:在线测径仪设备型号:JG02-DG100型测头数:2组双测头测量系统:蓝鹏测量系统设备数量:1
产品详情

引言

在各式各样的产线中,圆形轧材一般都需要对外径尺寸进行检测,根据某厂家的具体需求,特研制双轴测径仪来完成圆棒的在线检测。

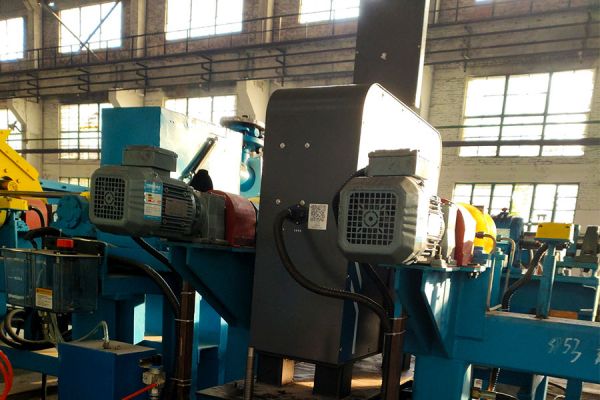

一、测径仪概况

设备名称:在线测径仪

设备型号:JG02-DG100型

测头数:2组双测头

测量系统:蓝鹏测量系统

设备数量:1套

二、配置清单

测径仪主体

电源线缆

声光报警装置

通讯线缆

底座、支杆

外接屏


三、设备参数

测量范围(mm):φ5~φ95

测量精度(mm):±0.015

测量频率(Hz):500(即每秒测量500个截面)

四、被测物特性

被测物外形及尺寸(mm):φ5~φ95

被测物:圆管

被测物材料:不限

连续轧制时间:不限

轧制速度:不限

工作制度:连续运转工作制


五、软件功能

产品参数设置:可设置产品规格、正负公差;

数据存储:连接对方MES;

报警设置:可设置超差阈值;


六、报警功能

超差报警:数据超差后测径仪声光报警,并提供信号输出(信号形式待定),以备甲方实现自动停机。人工处理完废料钢管后由操作人员手动进行设备复位。

七、系统防护

抗电磁干扰;防高温、防粉尘的保护措施。

设备功耗(kW)

测径仪:≤0.5;

设备外形尺寸(mm)

测径仪约1400×1000×1860(L×W×H);

八、工作环境要求

电源电压(V):AC 220±15%,60Hz

AC 440±15%,60Hz

环境温度(℃):测径仪:-20~45

环境湿度(%rh):≤80(不结露)

结语

定制的双轴测径仪能实现在线圆棒检测,检测的数据准确且无损,在线检测让生产线更自动化,获得数据方式更便捷,让生产自动化水平更高,成材率更大。
