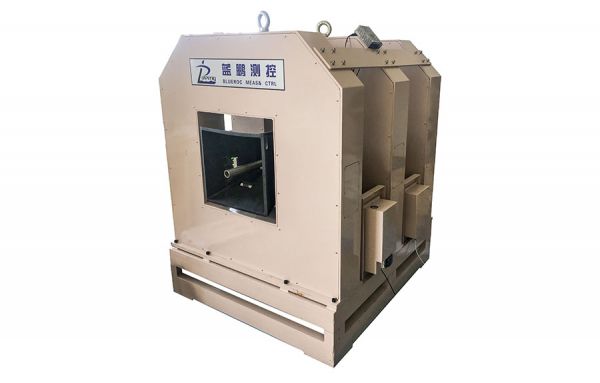

直线度测量仪 ZG06-DG70型
设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。
分享到:
产品详情

1、基本原理



2、数据计算方法



数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。计算原理图见图2


每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸


3、软件功能


(1)显示器显示内容:实时直线度误差值及最大直线度误差。

(2)产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数。

(3)系统参数设置:可设置刷新频率、通信端口等。

(4)报警设置:可设置报警的形式和阈值,测量值超差时声光报警。

(5)修正功能:误差过大时,放入标准直棒后校准可恢复精度。

(6)存储功能:每根钢材保留一个完整的测量记录,测量记录可随时导出。

(7)通信接口:TCP/IP协议,网线传输,测径仪至工控机。


4、适用范围


设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。


5、技术参数


(1)可测棒材直径范围(mm):             50~140

(2)直线度测量精度(mm):               ≤±0.5

(3)测量频率(Hz):                       500

(4)环境温度要求(℃)                    -20~50

(5)环境湿度要求(%RH)                 85(不结露)

(6)测量仪的外形尺寸约(mm):      1240×1150×1660(L×W×H)
