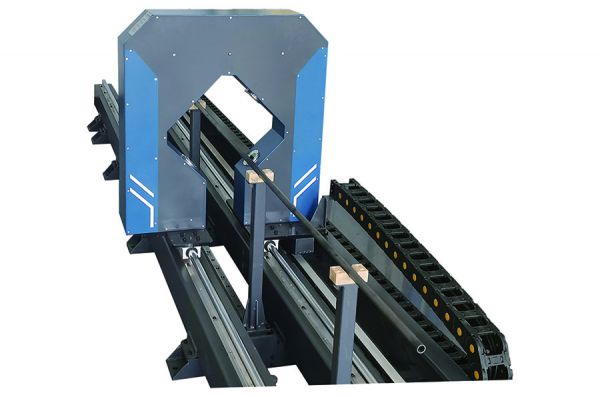

直径-直线度测量仪 JZG02-DY40/40型
设备主要用于金属棒材、管材、陶瓷管材等产品的直径和直线度检测。
分享到:
产品详情


产品简介:


设备采用光电测头的直径和位置测量原理进行测量,测量仪采用成90°交叉分布的2路光电测头同时测量被测物的直径和位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。测量直线度时,测量仪沿被测物轴向扫描一遍。


基本原理:




数据计算:


系统根据位置1和位置3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ



功能简述:


1)可同时测量外圆直径和直线度

2)系统可根据被测物的质量控制要求设定头部误差、尾部误差、整体误差、每米误差等多种误差的计算及显示


3)显示内容


控制柜段电脑显示:实时直径测量值,椭圆度数值;

2-4m管材:两端500mm内的直线度数据及整根直线度数据;

1-1.5m管材显示整根直线度数据;


4)软件功能


产品参数设置:可设置产品规格、棒材标称直径、直线度公差等参数;

报警设置:可设置报警的阈值,测量值超差时声光报警;2-4m管材两端500mm内直线度设置报警,整根钢管直线度设置超差报警;外径两侧超出200mm以外设置报警。

修正功能:误差过大时,放入标准直棒后校准可恢复精度;

存储功能:每根钢材保留一个完整的测量记录。


5)报警功能

测量数据超出标准值,声光报警。

6)通信接口

TCP/IP协议,网线传输,测径仪至工控机。



适用范围:


设备主要用于金属棒材、管材、陶瓷管材等产品在生产节拍时间充裕时的直径和直线度检测。


技术参数:


1)测量范围(mm):φ0~φ40;

2)被测物直径范围:1-30mm;

3)测量精度(mm):

外径测量精度:±0.02mm; 椭圆度精度:±0.02mm;直线度测量精度:±0.08mm/m;



4)测量频率(Hz):500

5)电源电压(V) :AC 220±15% ,50Hz

6)环境温度(℃):测径仪、工控机:-10~50℃

7)环境湿度 (%rh) : ≤ 80(不结露)
