多功能盘体测量仪 J/HE02-DY450/60型
适用于盘状、柱状机械加工零件的批量检验。
分享到:
产品详情


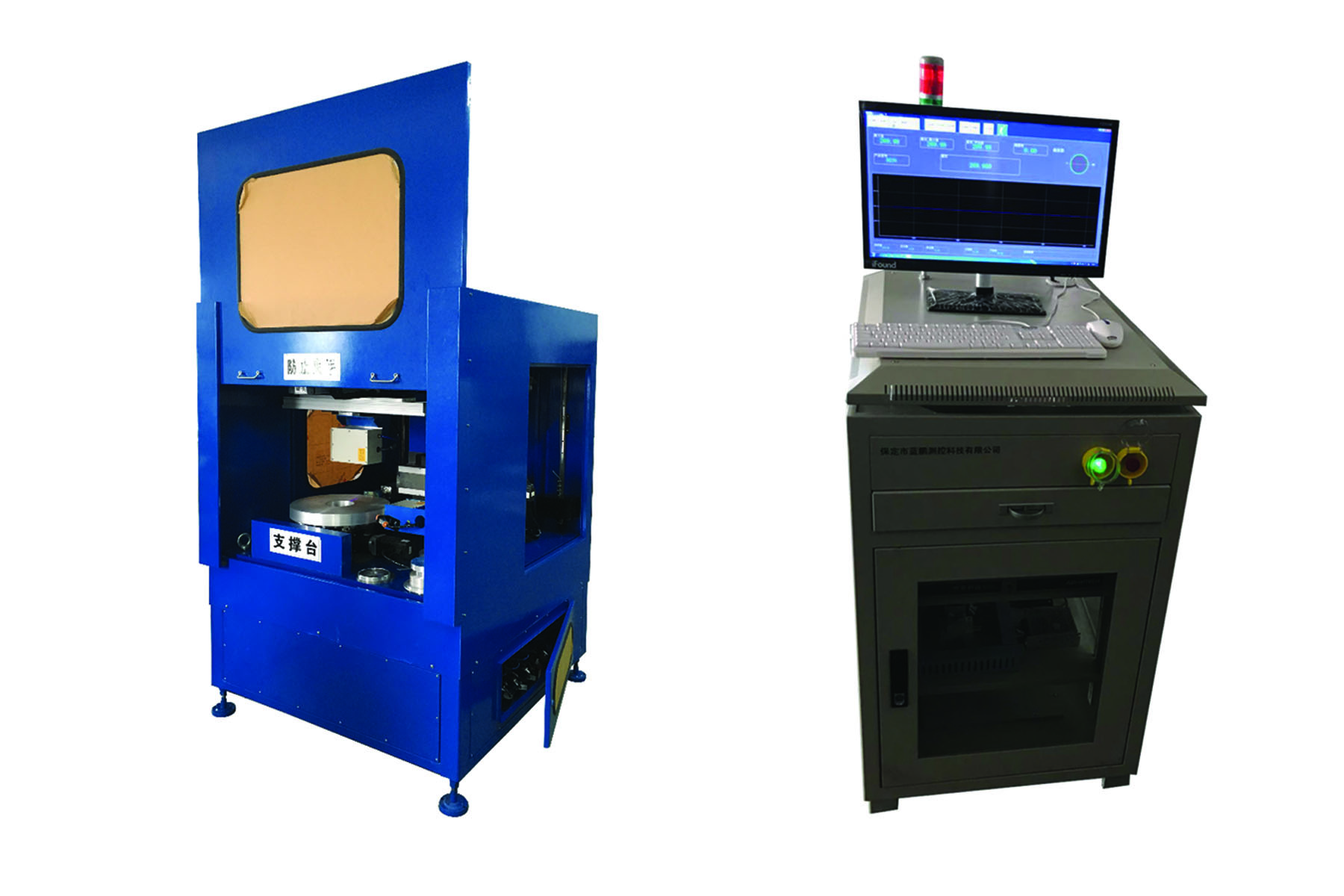

产品简介:


多功能测量仪是我公司为某磨具制造公司开发的砂轮基体测量设备。设备设置2只二维激光测量传感器,可测量盘状基体的外径、内径、高度、沟槽尺寸及体积等特征尺寸。二维激光测量传感器1只安装在侧方,通过基体在托盘上旋转所取得的测量数据计算基体外径、高度、侧面沟槽等尺寸;另1只安装在基体上方,可前后、左右移动扫描测量基体上表面,从而测量基体的高度、内径、上表面沟槽等特征尺寸。


设备主体采用铸铁制造,经过精密加工和组装,性能稳定,测量精度高。适用于盘状、柱状机械加工零件的批量检验。


功能描述:


1、测量结果及显示内容


设备根据基体规格进行测量,各规格基体所测量参数存在差异,本项目所涉及的11种规格各自测量参数详见“14附件”。软件界面形式如图4所示,设备测量内容可分以下几类(尺寸单位:mm):

(1)外圆,测量输出:直径数值/(平均值、最大值、最小值、椭圆度,仅设定多个直径测量时)。

(2)内圆,测量输出:直径数值。

(3)厚度,测量输出:厚度的平均值、最大值、最小值。

(4)角度,测量输出:平均值、最大值、最小值。

(5)车毛槽,测量输出:槽宽、槽深、槽间距的平均值,车毛槽填料体积(mL)。

(6)填砂体积和填砂量,计算输出:总填料体积(mL),填砂量(g)。

(7)同轴度,测量输出:同轴度数值。

(8)端面平行度,测量输出:平行度数值。

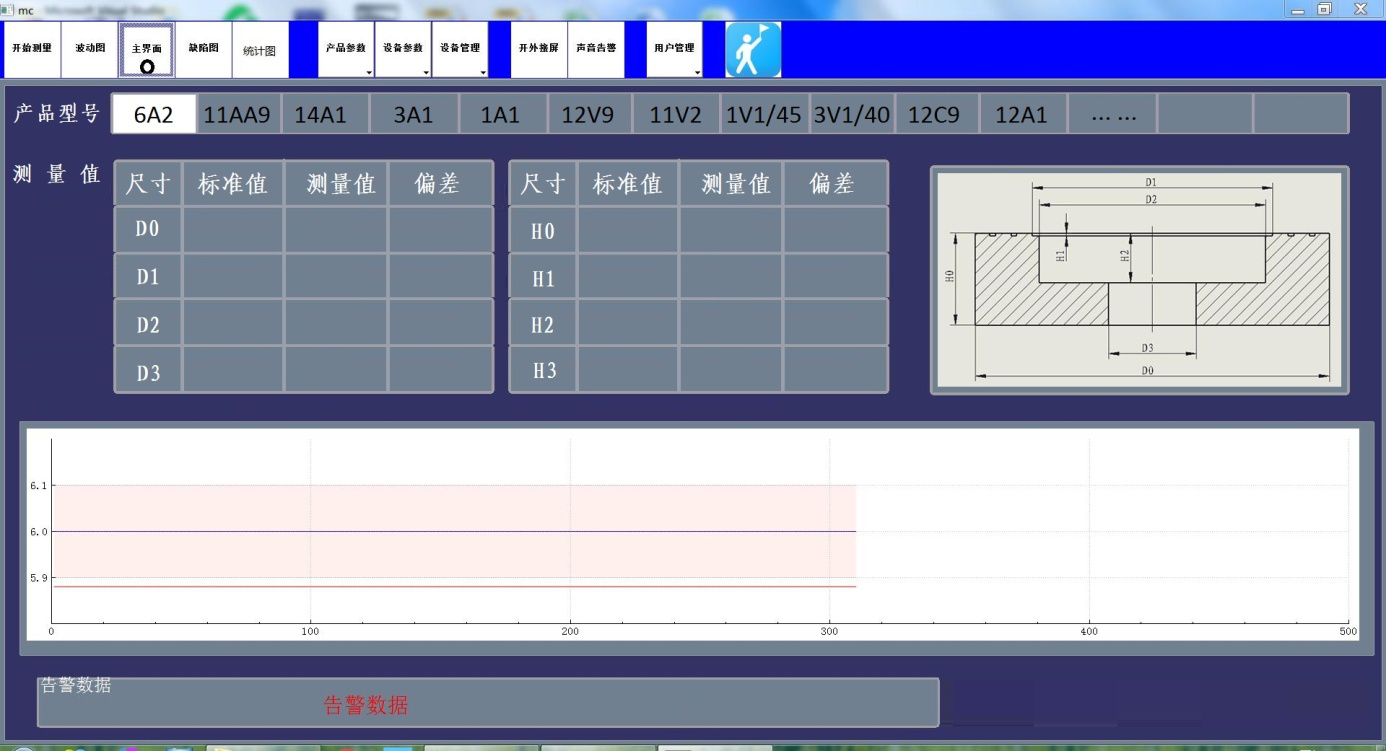

测量软件主界面(图片仅供参考)


2、其他功能


1)产品参数设置:可设置产品各特征尺寸标准值、正负公差等参数。

2)报警功能:设备自带声光报警器,测量值超过设定的公差范围时自动报警。

3)存储功能:每次测量均存储检测记录,存储时间大于3年。

4)修正功能:测量误差过大时,放上标准量块后校准即可恢复精度。

5)产品规格添加功能:软件系统预留产品规格存储空间,对于与附件所列11种基体形状、被测尺寸部位接近的基体,客户经培训后可通过产品参数设置添加规格。



技术参数:


1、直径测量范围(mm):φ8~φ450 ;

2、直径测量精度(mm):±0.05 ;

3、厚度测量范围(mm):10~60 ;

4、厚度测量精度(mm):±0.03 ;

5、同轴度测量精度(mm):±0.035 ;

6、端面平行度测量精度(mm):±0.03 ;

7、测头采样频率(Hz):≥2000 ;

8、基体旋转速度(秒/转):<6 (可根据测量精度调整) ;

9、上方测头扫描速度(mm/s):40 (可根据测量精度调整) ;

10、测量用时间(以下时间不含人工取放工件时间):

    标准测量:基体各尺寸测量一次耗时≤20s ;

    增测椭圆:基体各尺寸测量一次+增测5次外径耗时≤40s ;

    增测偏心:基体各尺寸测量一次+增测5次外径及直径线内径(获取同轴度)耗时≤65s ;
