密封圈测量仪 JNG02-SY1500/1480型
设备主要适用于大型密封圈、轴承、法兰等圆环状零部件的外形尺寸检测。
分享到:
产品详情


产品简介:

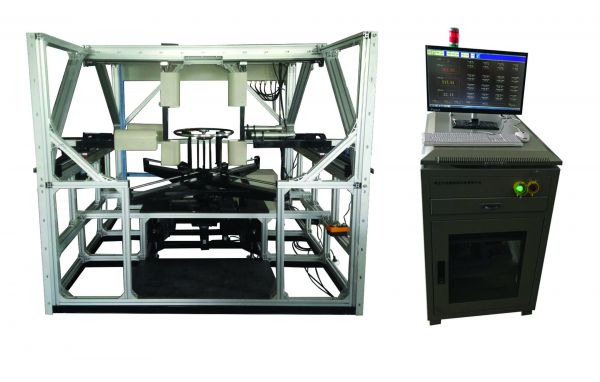

此款密封圈测量仪是我公司为广州机械科学研究院开发的专用测量设备,整套设备主要由工控机(带蓝鹏测量系统)、控制柜、显示器、结构支架、伺服电机、测外径测头、测壁宽测头、c型架支撑杆、c型架、升降丝杠、转盘、顶杆、顶块、报警单元、通讯、电源线缆等组成。


设备在水平、竖直方向各设置1组间距可调双测头,水平双测头测量被测工件外径尺寸,竖直双测头测量工件两侧的壁厚,并通过外径减去两个壁厚得到工件的内径尺寸,测量时先将密封圈放在转盘的顶块上,按下测量开关,电机驱动转盘转动360度,得到外径、内径值。如果想测量密封圈不同位置外径,也可以调整测外径测头上下位置,测量相应位置的外径。测得的数据显示在电脑显示器上,显示最外径最大值、最小值、平均值及内径值。


设备主要适用于大型密封圈、轴承、法兰等圆环状零部件的外形尺寸检测。


软件功能:


(1)产品参数设置:可设置产品规格、正负公差等参数。

(2)系统参数设置:可设置通信端口、系统的校零等。

(3)数据存储:数据记录,存储时间大于3年;历史数据查询,可查询某一时刻的尺寸,时间精确到秒;

(4)历史数据查询:可查询某一时刻的尺寸,时间精确到秒。

(5)报警设置:可设置超差报警的形式和阈值。

(6)修正功能:自动或手动修正,当系统误差过大时可用标准量块自我校准(正常情况下不需使用此功能)。

(7)测量规格自动调整功能:当更换的圆环规格与前规格差距过大时可用规格调整功能自动调整测头至最佳位置。


技术参数:


1、测量范围(mm): Φ350~Φ1600 ;

2、被测物直径(mm):Φ400~Φ1500 ;

3、外径测量精度(mm):≤0.02 ;

4、内径测量精度(mm):≤0.08 ;

5、测量频率(Hz):2000 (即测量速度为2000个截面每秒) ;

6、电源电压(V) :AC 220±15% ,50Hz ;

7、检测用时(s):20 ;
