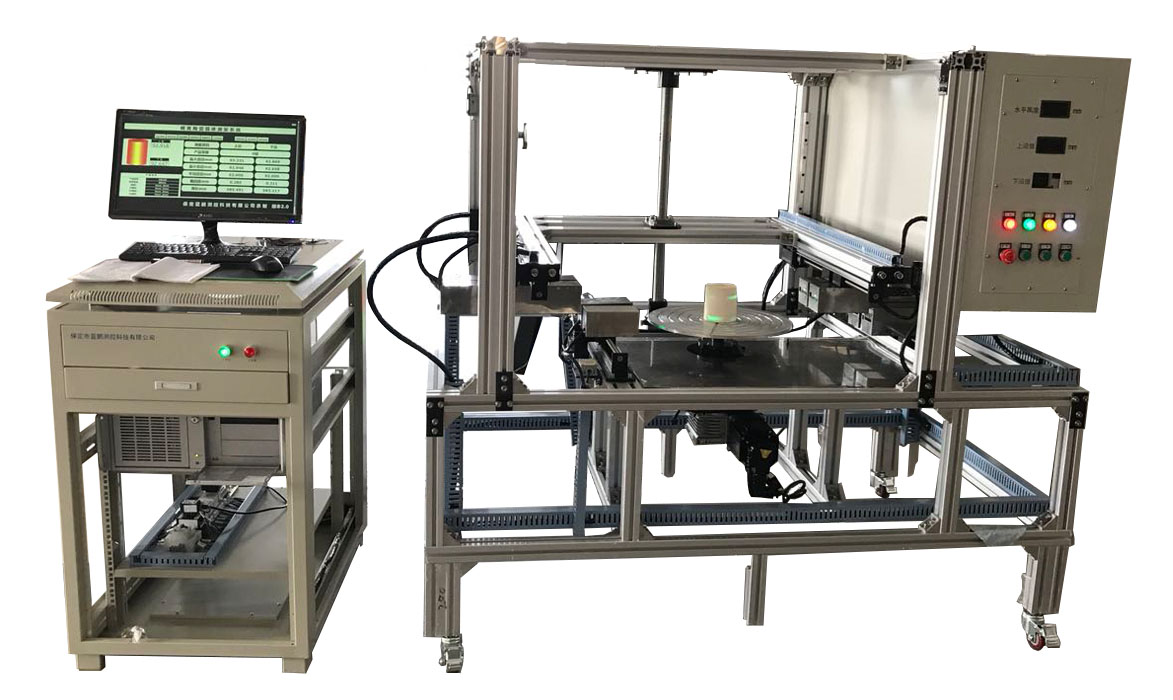

旋转台测径仪 JG02P-SY400型
设备主要用于圆柱形加工零件、蜂窝陶瓷载体等零件的批量检测。
分享到:
产品详情

产品简介:


设备采用测量范围可调双测头测量圆柱形物体上、下两个截面的直径尺寸。设备设置可旋转的载物台,将被测物放置在载物台上,启动测量后载物台旋转一周测量自动结束。测量过程中软件系统显示实时测量数据,同时系统自动统计计算测量数据的最大值、最小值、平均值、椭圆度、积分周长等统计数据。测量结束后软件界面显示:直径数据的最大值、最小值、平均值、椭圆度,切换至周长模式则显示周长的最大值、最小值、平均值。


设备主要用于圆柱形加工零件、蜂窝陶瓷载体等零件的批量检测。


产品特点:


(1)最大、最小、平均直径报警功能

(2)平均直径分级报警功能

(3)最大、最小、平均周长报警功能

(4)平均周长分级报警功能

(5)数据存储:测量数据自动记录,存储时间大于1年,可查询某一被测件的尺寸

(6)数据导出功能,数据可导出为Excel格式,并通过局域网传送至其他计算机

(7)产品参数设置:可设置产品标称直径、高度、分级公差等参数

(8)系统参数设置:可设置故障通道、通信端口、系统的校零等

(9)测头间距调整功能:切换产品规格时自动调整测头间距和上层测头高度,输入调整尺寸后调整测头间距和上层测头高度

(10)修正功能:放入标准量块并输入标准直径后校准可消除测量误差


技术参数:


1、测量范围(mm):Φ50~Φ400 ;

2、测量精度(mm):≤±0.02 ;

3、两层测头测量间距(mm):35~200 ;

4、重复精度 (mm):<±0.01 ;

5、测量频率(Hz):2000 ;

6、旋转托盘转速(r/min):5~10可调 ;
