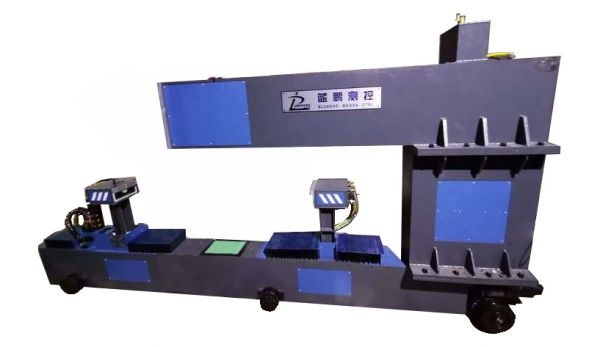

测宽测厚组合测量仪 K/HW/E03-SY850/150型
适用范围:冷轧、热轧扁钢、及其它板类件的即时测量
分享到:
产品详情


产品简介


设备同时对扁钢或钢板的宽度和厚度进行即时测量


基本原理


该设备共设置2只二维激光测量传感器和2只激光位移传感器。二维传感器设置在两侧,可根据板材厚度调整传感器之间的间距,间距调整由伺服电机驱动滑台模组实现,调整完成后不需校准即可实现高精度测量。位移传感器固定设置在被测板材的上、下方,测量板材中间点的厚度。


设置在两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度,并利用传感器的X轴数据测量板材的边缘厚度,还可以测量不规则板材边缘的C值。为板材的最优化剪切提供数据依据。




产品特点:


(1)实时、连续、非接触式测量。

(2))可实时提供钢带的宽度、摆动、跳动、温度等信息。

(3)轧机成品测宽、测厚。

(4)测量曲线显示功能;

(5)数据和历史记录曲线和列表功能;

(6)系统自检、异常报警和排障措施提示功能;

(7)自动标定功能;

(8)远程监控功能;

(9)具备一级PLC及二级数据库接口


技术参数:

1、厚度测量范围(mm):6-150 ;

   宽度测量范围(mm):300-850 ;

2、测厚静态测量精度(mm):±0.10 ;

   测宽静态测量精度(mm):±0.2 ;

3、测厚动态测量精度(mm):±0.2 ;

   测宽动态测量精度(mm):±0.4 ;

4、温度(℃):-10~1000 ;



适用范围:冷轧、热轧扁钢、及其它板类件的即时测量
