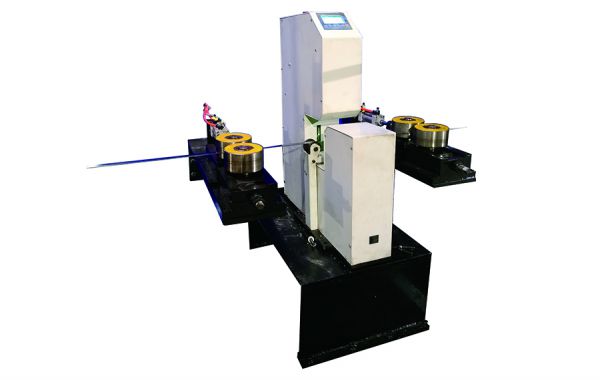

测宽测厚仪 K/HG02-DG系列
设备主要用于矩形或方形截面的金属、塑料、橡胶等制品生产线的在线宽度和厚度同时精密检测。
分享到:
产品详情

1.产品简介:


设备采用单测头测宽原理对矩形或方形截面产品的宽度和厚度进行测量,2组测头呈水平、竖直布置,可同时测量被测物宽度和厚度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。


2. 测量原理:


KHG02型测宽测厚仪是专门用于小规格带钢和方钢测量的产品,它采用了CCD成像法的光电测量原理。其测量原理图如图所示:


3. 功能描述:


(1)液晶屏显示内容:实时测量值、标准值、上下公差等。

(2)外接屏显示内容:实时测量值。

(3)产品参数设置:可设置产品规格、标准宽度值、厚度值、上下公差等参数。

(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。

(5)报警设置:可设置报警的阈值,测量值超差时声光报警。

(6)修正功能:自动修正,放入标准直径量块后自动校准;

手动修正,填入修正量(需增加或减小的数值)后修正。

(7)数据传输功能:可上传数据至上位计算机。


4、适用范围:


设备主要用于矩形或方形截面的金属、塑料、橡胶等制品生产线的在线宽度和厚度同时精密检测。



5.技术参数:


型号

测量范围

(mm)

被测物宽度

(mm)

被测物厚度

(mm)

测量精度

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

KHG02-DG15/15

0-15

0.1-10

0.1-10

±0.01

2000

500×120×620

30

KHG02-DG40/40

0-40

0.1-30

0.1-30

±0.03

2000

600×140×740

52

KHG02-DG70/70

0-70

1-55

1-55

±0.05

2000

720×150×890

70
