测宽仪 KG01—SY系列
1.产品简介:设备采用双测头测宽原理对板材的宽度进行测量,测头竖直布置,可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置。测宽仪主要配
分享到:
产品详情


1.产品简介:

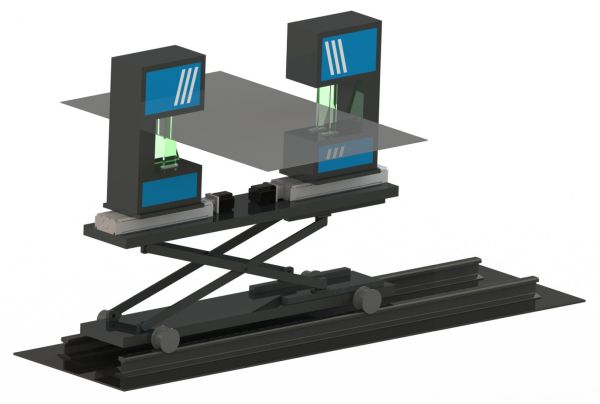

设备采用双测头测宽原理对板材的宽度进行测量,测头竖直布置,可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等,可增配嵌入式智能模块。


2. 测量原理:

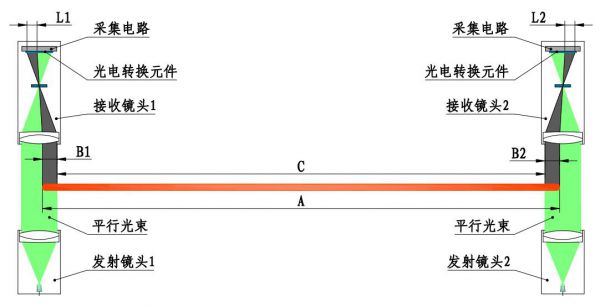

宽度测量原理图



位置自动监测原理



3.功能描述:


(1)液晶屏显示内容:实时测量值、标准值、上下公差等。

(2)外接屏显示内容:实时测量值。

(3)产品参数设置:可设置产品规格、标准宽度值、上下公差等参数。

(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。

(5)报警设置:可设置报警的阈值,测量值超差时声光报警。

(6)修正功能:自动修正,放入标准直径量块后自动校准;

手动修正,填入修正量(需增加或减小的数值)后修正。

(7)开关量信号输出功能:当测量数据超过设定的范围时,输出开关量信号。


4、适用范围


设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的宽度方向平行于地面的在线宽度检测。




5.技术参数:


型号

测量范围

(mm)

被测物宽度

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

KG01-SY700-C

200-700

250-650

±0.08

0.03

2000

1380×350×1250

330

KG01-SY900-C

200-900

250-850

±0.08

0.03

2000

1600×350×1250

380

KG01-SY1200-C

200-1200

250-1150

±0.08

0.03

2000

1900×350×1250

500

KG01-SY1500-C

200-1500

250-1450

±0.08

0.03

2000

2200×350×1250

650
