测宽仪 KX01系列
设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的在线测宽。
分享到:
产品详情


1.产品简介:

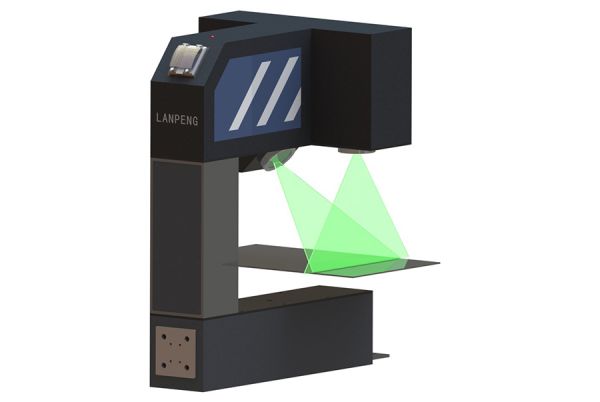

设备采用工业相机测量板材宽度。补光的线性激光垂直设置,工业相机倾斜设置,用于测量板面呈水平状态通过的板材宽度。相机图像的长度方向用于测量板材的宽度,图像的宽度方向用于修正物距(被测物上下波动较大时,需增设激光位移传感器跟踪被测物的位置已修正物距)。设备主要配置上位机控制系统、外接数码管显示屏,根据需要可增配嵌入式智能模块等。设备下部可配置剪刀叉升降平台等辅助设备。


设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的在线测宽。


2. 测量原理:



3. 功能描述:



1)显示内容

控制系统显示器显示:实际测量值;标称值;相机拍摄的图像。


2)软件功能

产品参数设置:可设置产品规格、正负公差、等参数;

系统参数设置:可设置故障通道、通信端口、热膨胀系数等;

数据存储:数据记录;历史数据查询,可查询某一时刻的尺寸,时间精确到秒。

报警设置:可设置超差、超温报警的阈值;

校准功能:测量误差过大时用标准量块校准可恢复精度。


3)报警功能

超差报警:当测量数据超过设定的公差范围时,主控室相关数据颜色警示及声光报警器报警。


 4.技术参数:


型号

测量范围

(mm)

被测物宽度

(mm)

测量精度

(mm)

重复精度

(mm)

测量频率

(Hz)

外形尺寸

重量

KX01-DG300

0-300

10-250

±0.2

0.05

14

800*800*1000

300

KX01-DG600

0-600

10-550

±0.4

0.1

14

1100*1000*1200

500

KX01-DG1000

0-1000

10-950

±0.4

0.1

14

1400*1200*1200

600
