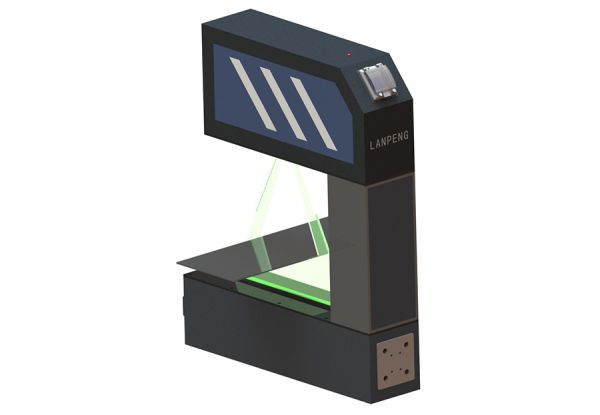

测宽仪 KG01G—DG系列
设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的板面呈水平状态通过的在线测宽
分享到:
产品详情

1.产品简介:


    设备采用广角测头测量,测头竖直布置,设备主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置剪刀叉升降平台等辅助设备。


2.测量原理:


广角光电测头简称广角测头,是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源,光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大,可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象,所以利用广角测头测量需要进行物距修正。





3. 功能描述:

(1)液晶屏显示内容:实时测量值、标准值、上下公差等。

(2)外接屏显示内容:实时测量值。

(3)产品参数设置:可设置产品规格、标准宽度值、上下公差等参数。

(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。

(5)报警设置:可设置报警的阈值,测量值超差时声光报警。


(6)修正功能:自动修正,放入标准直径量块后自动校准;

手动修正,填入修正量(需增加或减小的数值)后修正。


开关量信号输出功能:当测量数据超过设定的范围时,输出开关量信号。


(7)上下抖动修正功能(需选配激光测距传感器)


4、适用范围

设备主要用于金属板、带、橡胶板、塑料板、布匹等生产线的板面呈水平状态通过的在线测宽



5.技术参数:

型号

测量范围

(mm)

被测物宽度

(mm)

测量精度

(mm)

重复精度

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

KG01G-DG300

0-300

10-250

±0.06

0.02

2000

980×235×1200

240

KG01G-SG600

0-600

10-550

±0.12

0.04

2000

1280×235×1300

300

KG01G-SG1000

0-1000

10-950

±0.18

0.06

2000

1680×235×1500

420
