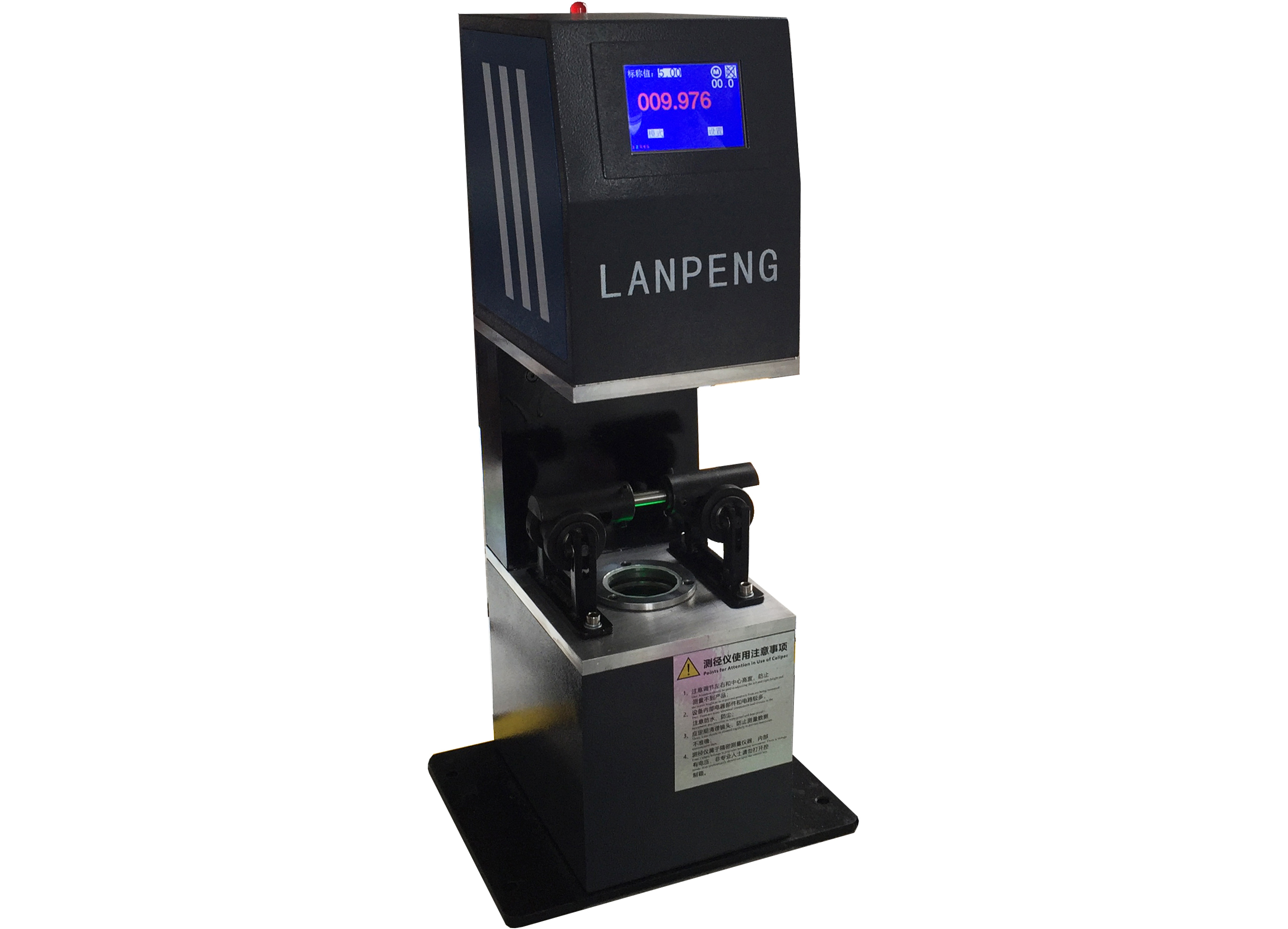

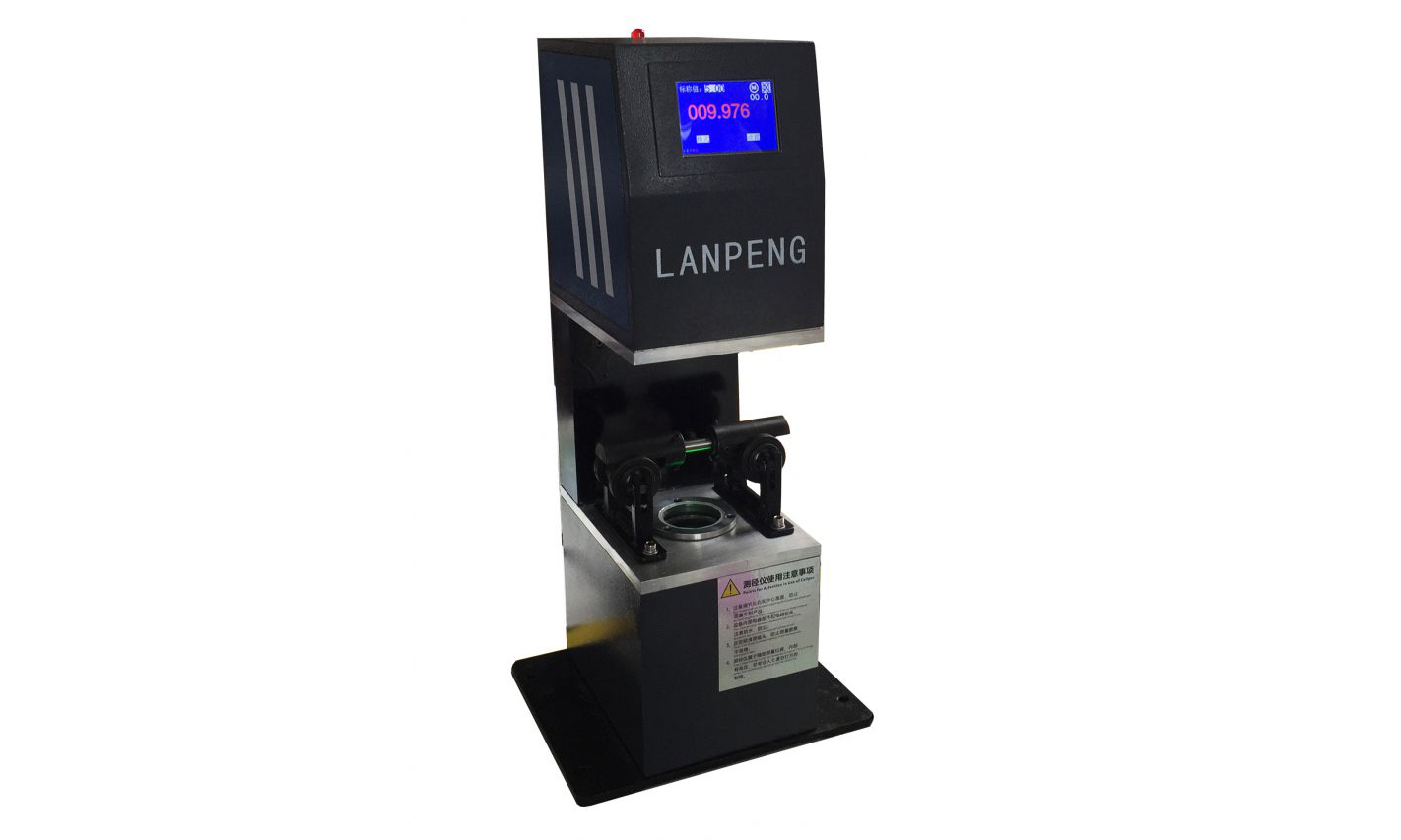

测宽仪 KG01-DG系列
1.产品简介:    设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控
分享到:
产品详情


1.产品简介:


设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。


2.测量原理:


测头部件主要由发射镜头和接收镜头组成,其结构原理图如下图所示:



3.功能描述


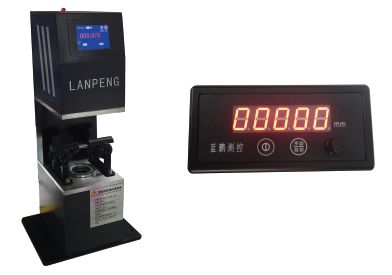

(1)液晶屏显示内容:实时测量值、标准值、上下公差等。

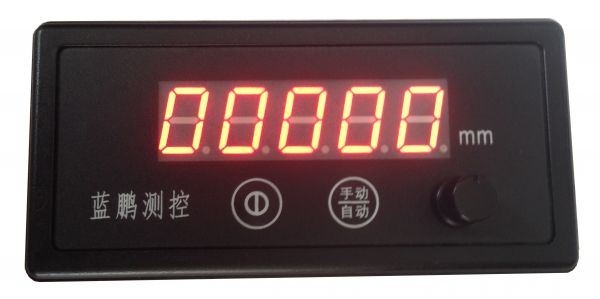

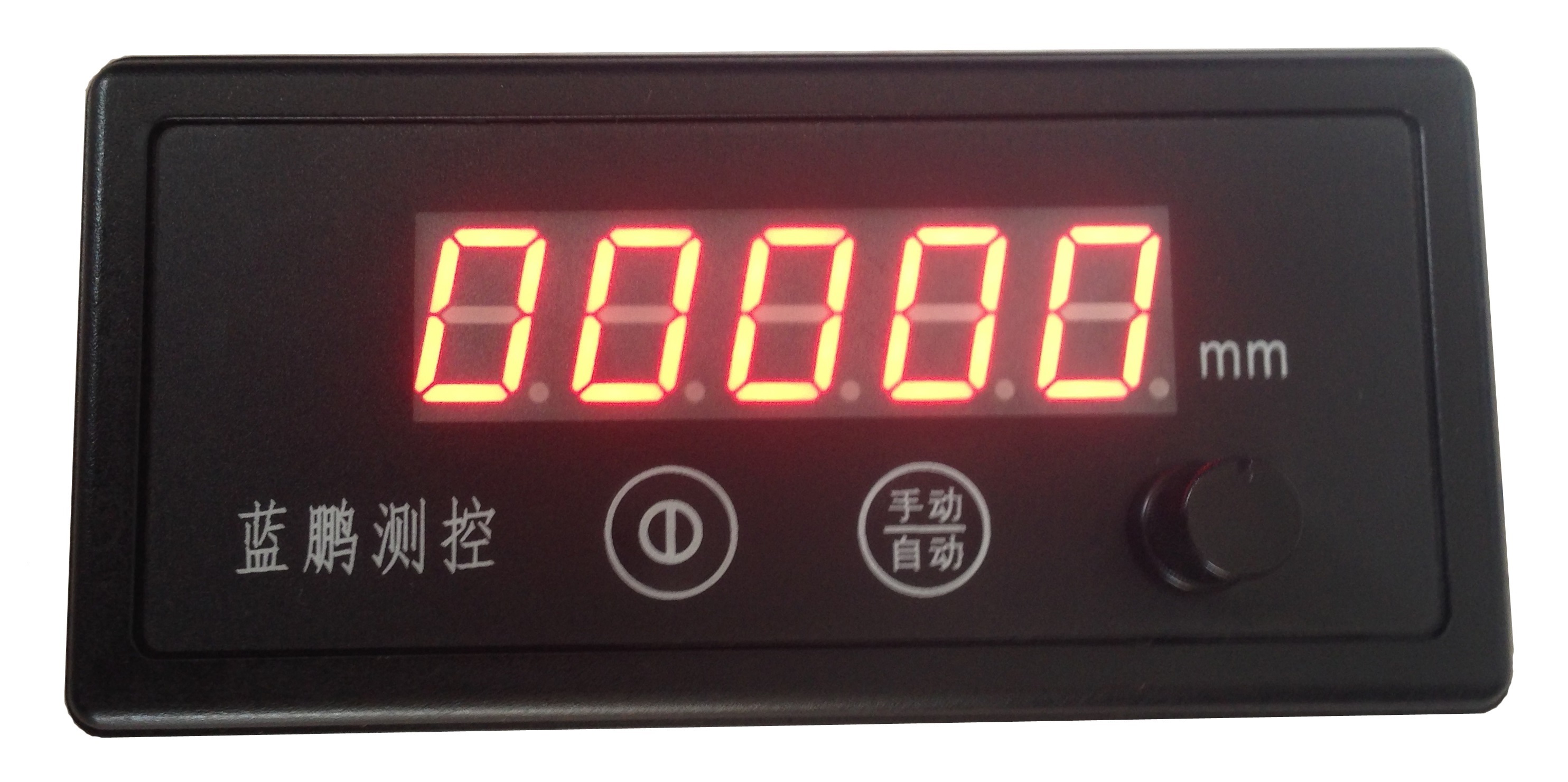

(2)外接屏显示内容:实时测量值。

(3)产品参数设置:可设置产品规格、标准宽度值、上下公差等参数。

(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。

(5)报警设置:可设置报警的阈值,测量值超差时声光报警。

(6)修正功能:自动修正,放入标准直径量块后自动校准;手动修正,填入修正量(需增加或减小的数值)后修正。

(7)通讯接口:开关量信号、模拟量 0~10V\4~20mA、数字接口  RS422/RS485 (二选一)



4、适用范围


设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。


5.技术参数:

型号

测量范围

(mm)

被测物宽度

(mm)

测量精度

(mm)

重复精度

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

KG01-DG15

0-15

0.1-10

±0.01

0.005

2000

160×110×480

15

KG01-DG40

0-40

0.1-30

±0.02

0.01

2000

210×155×570

20

KG01-DG70

0-70

1-55

±0.03

0.015

2000

240×180×780

30

KG01-DG90

0-90

1-70

±0.03

0.015

2000

330×200×1100

45
