测宽仪 KG01-SG/Y系列
1.产品简介:此测宽仪的双测头有两种形式,当被测物的宽度范围较小时采用固定式双测头(KG01-SG型);当被测物的宽度范围较大时采用测量范围可调双测头(KG01-SY型)。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等,可增
分享到:
产品详情


1.产品简介:

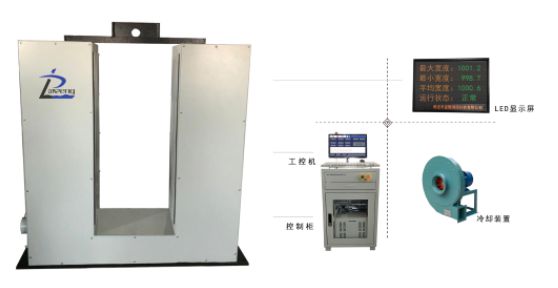

此测宽仪的双测头有两种形式,当被测物的宽度范围较小时采用固定式双测头(KG01-SG型);当被测物的宽度范围较大时采用测量范围可调双测头(KG01-SY型)。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等,可增配嵌入式智能模块。


测量原理:






2. 功能描述:


1)显示内容

控制柜电脑显示:宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图;

LED大屏显示:实时宽度测量值;


2)软件功能

产品参数设置:可设置产品规格、正负公差等参数;

系统参数设置:可设置故障通道、通信端口、冷热系数、系统的校零等;

报警设置:可设置超差、超温报警的阈值;

修正功能:自动/手动,输入热膨胀系数后校准。


3)报警功能

超差报警:当宽度尺寸超过设定的公差是声光报警。


4)通信接口

TCP/IP协议,网线传输,测宽仪至控制柜。


4、适用范围


设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的垂直方向的在线宽度检测。


5.技术参数:

型号

测量范围

(mm)

被测物宽度

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

KG01-SG300-A

160-300

200-280

±0.03

0.01

2000

1368×430×1100

290

KG01-SG400-A

260-400

300-380

±0.03

0.01

2000

1368×430×1200

320

KG01-SY700-A

60-700

100-650

±0.08

0.03

2000

1420×440×1620

500

KG01-SY900-A

60-900

100-850

±0.08

0.03

2000

1468×460×1950

600

注:其他型号按需求定制。
