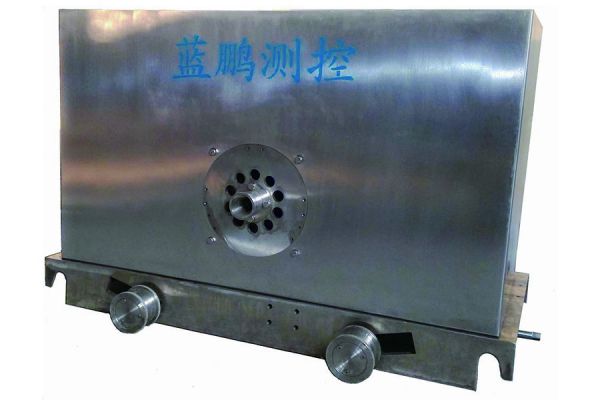

锚杆/螺纹钢专用测径仪 JX03—DG系列
设备主要用于热轧锚杆钢、螺纹钢生产线的在线尺寸检测
分享到:
产品详情


1.产品简介:


测径仪内置3台工业相机,热轧时利用锚杆、螺纹钢的自发光从不同角度拍图像,冷轧时利用背光拍摄清晰图像。可以测量轧材的内径、外径、肋高、节距等特征尺寸。

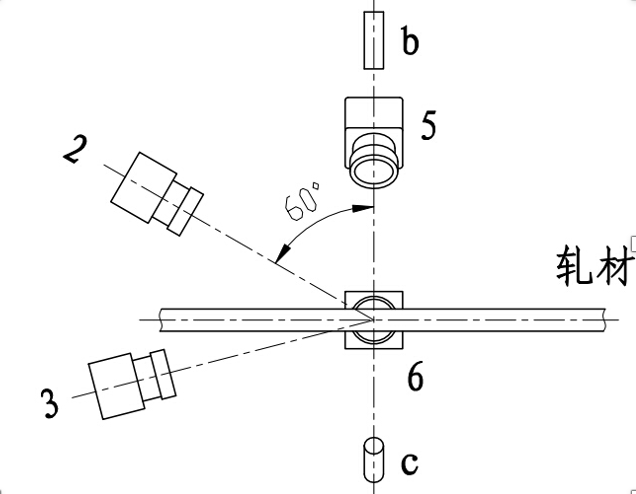

2、测量原理

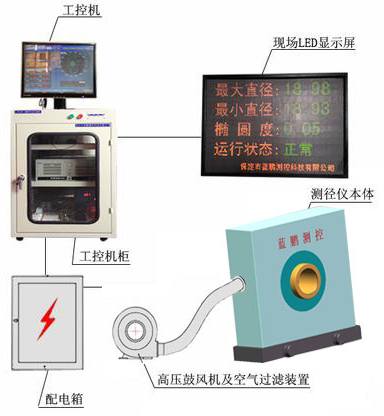

3 设备组成




4、功能描述:


测量特征值:锚杆钢内径d0、锚杆钢外径d1;锚杆钢对角尺寸d2、d3;

螺距p、两面横肋相对偏移尺寸p/2



产品参数设置:可设置产品规格、正负公差等参数;

系统参数设置:可设置故障通道、通信端口、热膨胀系数等;

数据存储:数据记录,存储时间大于1年;历史数据查询,可查询某一时刻的尺寸,时间精确到秒。

报警设置:可设置超差、超温报警的形式和阈值;

修正功能:自动/手动,输入热膨胀系数后校准。

超差报警:主控室相关数据颜色警示及蜂鸣器声音报警;现场LED显示屏数据颜色及状态显示报警。

超温报警:测量车内设置温度传感器,当车内温度超过相机使用温度范围时,主控室报警灯发光报警;现场LED显示屏状态显示报警。


5、应用范围


设备主要用于热轧锚杆钢、螺纹钢生产线的在线尺寸检测。


6、技术参数:

型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复

(mm)

测量频率

(帧/秒)

尺寸

L×W×H

重量(KG

JX03-DG35

0-35

6-25

±0.06

0.02

50

1500×800×1250

200

JX03-DG50

0-50

6-40

±0.06

0.02

25

1500×800×1250

240
