三切分测径仪 JG24ZP—DG系列
适用于切分轧钢上产线
分享到:
产品详情


测量原理


3、功能描述

(1)显示内容

主控室液晶显示器:管材截面的最大/最小直径、平均值、椭圆度;各路测头的分项测量值;设定的钢管长度、速度、标称直径、上下公差等;尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。

实时显示管材长度变化,管材实时温度值,最大最小值和超差尺寸在管材的具体位置,光标移动到相应位置即可显示;实时显示测量数据动态趋势。

当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。

(2)软件功能

产品参数设置:可设置产品规格、正负公差等参数;

系统参数设置:可设置故障通道、通信端口、系统的校零等;

数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。

报警设置:可设置超差、设备超温、管材超温报警的阈值;

修正功能:自动/手动,输入热膨胀系数后校准。

温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。

(3)报警功能

超差报警:主控室相关数据颜色警示及报警器声光报警。

测径仪超温报警:主控室报警器声光报警。

管材超温报警:主控室报警器声光报警。

(4)通信接口

TCP/IP协议,光缆传输,测径仪至主控机。

TCP/IP协议,光缆传输,主控机至现场LED屏。

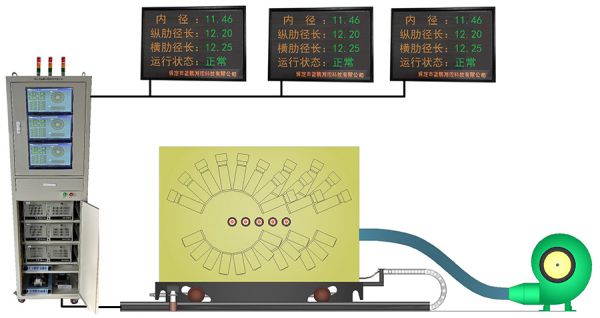

4、配置:相互独立的三台工控机集成于一个控制柜,三块大型显示屏,高压风机


5、应用范围:适用于切分轧钢上产线


6. 技术参数

型号

测量范围

(mm)

轧材直径

(mm)

圆钢精度

(mm)

螺纹钢精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

JG24P-DG40

0-40

1-30

±0.01

±0.05

0.005

2000

2000×800×1300

1200

JG16ZP-DG70-A

0-70

1-55

±0.02

±0.07

0.01

2000

2200×360×1600

1400
