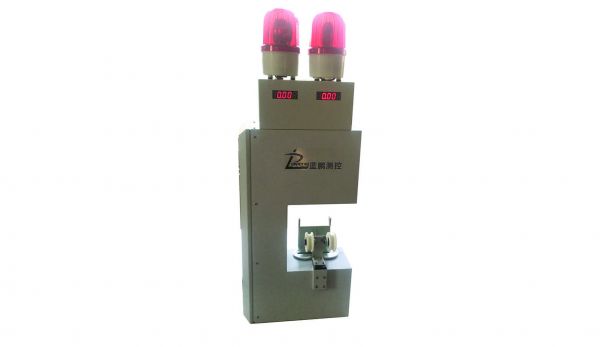

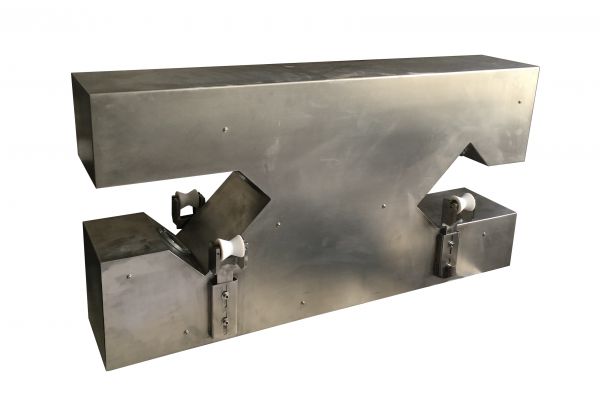

双轴平行轴测径仪 JG02P—DG系列
应用范围: 设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。
分享到:
产品详情

1.测头原理:








2.测径仪功能描述


* 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10次/秒可设置。

* PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。

* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输 出,   实现现场设备组网连接。

* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机     实现数据显示和存储(选配)

* 每路分别报警,报警功能在主设备上

* 设备屏在主设备上,每路单路配置设置屏,可分别设备相关参数

* 上下垂直形式布置


3、应用范围: 设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。


4、技术参数:


型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

JG02P-DG15

0-15

0.1-15

±0.006

0.003

2000

240×125×470

18

JG02P-DG40

0-40

0.1-35

±0.01

0.005

2000

320×184×580

28
