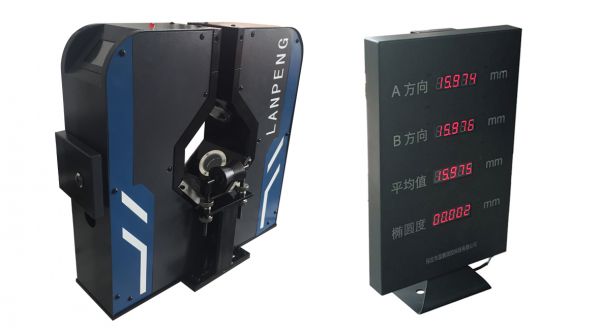

智能双轴测径仪JG02-DG / JG02Z-DG系列
应用范围: 设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
分享到:
产品详情

1、测量原理:




2、测头布置形式:

   双轴测量使用圆形制品的双向直径、椭圆度测量;扁钢的宽度、厚度,方钢、角钢的边长测量




3、功能:


普通型:

      * 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10/可设置。

* PID:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈实现工业现场闭环控制

* 超差报警:根据设置的产品相关参数,实现产品测量值超差声光报警

* 数据输出:测量结果可通过模拟量(电压或电流可选)数字量(RS422485可选实时输出,实现现场设备组网连接。

*外设输出:通过外接一个数码管屏实现数据的异地显示(选配,通过RS422接口连接PC机实现数据显示和存储(选配

  输出接口拟量  0~10V4~20mA


智能型

   *高精度CCD芯片

        *实时、连续、非接触测量:实时显示测量值,数据刷新 1~10/可设置。

        * 数据存储功能

        * 手机APP远程监控

* 手机APP保修功能

* 无线通讯功能

* PID:实时反馈实现工业现场闭环控制

* 多个产品的提前预设

* 超差报警:根据设置的产品相关参数,实现产品测量值超差声光报警

* 数据输出:测量结果可通过模拟量(电压或电流可选)数字量(RS422485可选实时输出,实现现场设备组网连接。

*外设输出:通过外接一个数码管屏实现数据的异地显示(选配,通过RS422接口连接PC实现数据显示和存储(选配

接口形式:模拟量  0~10V4~20mA

数字接口 RS422/RS485

USB接口

4、应用范围:

设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。



技术参数:

型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

普通型

智能型

普通型

智能型

普通型

智能型

JG02/Z-DG15

0-15

0.1-10

±0.006

±0.003

0.002

0.001

500

2000

500×240×450

 30

JG02/Z-DG30

0-30

0.1-25

±0.008

±0.003

0.003

0.002

500

2000

610×240×632

 230

JG02/Z-DG40

0-40

0.1-30

±0.01

±0.005

0.01

0.005

500

2000

592×247×530

 50

JG01/Z-DG70

0-70

1-55

±0.02

±0.015

0.01

0.005

500

2000

760×270×740

 60
