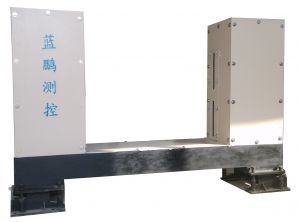

单轴测径仪 JG01-DG / JG01Z-DG 系列
适用范围:设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
分享到:
产品详情

测量原理



功能简述:


普通型

   * 实时测量:实时显示测量值,数据刷新 1~10/可设置。

 * PID控制:实时反馈实现工业现场闭环控制

超差报警:根据设置的产品相关参数,实现产品测量值超差声光报警

* 数据输出:测量结果可通过模拟量(电压或电流可选)数字量(RS422或485可选实时输出,实现现场设备组网连接。

* 外设输出:通过外接一个数码管屏实现数据的异地显示(选配,通过RS422接口连接PC实现数据显示和存储(选配

 *  接口形式:模拟量   0~10V\4~20mA

             数字接口  RS422/RS485 (二选一)


 智能型

* 高精度CCD芯片

* 支持4G  SIM

实时测量:实时显示测量值,数据刷新 1~10/可设置。

*     数据存储功能

*    手机APP远程监控

*    手机APP保修功能

*     无线通讯功能

 PID:实时反馈实现工业现场闭环控制

*      多个产品参数的提前预设

*      超差报警:根据设置的产品相关参数,实现产品测量值超差声光报警

*      数据输出:测量结果可通过模拟量(电压或电流可选)数字量(RS422或485可选实时输出,实现现场设备组网连接。

*  外设输出:通过外接一个数码管屏实现数据的异地显示(选配,通过RS422接口连接PC机实现数据显示和存储(选配

接口形式:模拟量  0~10V4~20mA

数字接口 RS422/RS485     USB接口


应用范围:


设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。


技术参数:


型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

普通型

智能型

普通型

智能型

JG01/Z-DG15

0-15

0.1-10

±0.006

±0.003

500

2000

480×130×160

6.5

JG01/Z-DG40

0-40

0.1-30

±0.01

±0.005

500

2000

590×130×200

10

JG01/Z-DG70

0-70

1-55

±0.02

±0.015

500

2000

780×155×215

25
