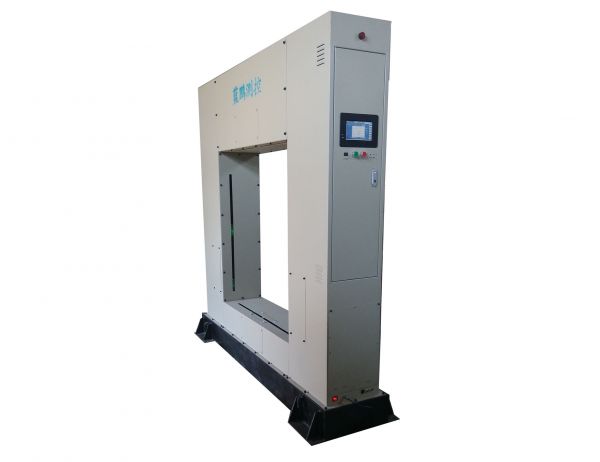

双轴智能大量程测径仪JG02Z—SY系列
1、测量原理 2、测径仪功能描述:(1)显示内容主控室液晶显示器:管材外轮廓尺寸及截面图、尺寸波动趋势图,缺陷分析曲线(菜单内);管材截面的最大/最小直径、椭圆度;各路测头的分项测量值。实时对应管长的测量数据。(2)软件功能● 产
分享到:
产品详情


1、测量原理




2、测径仪功能描述


(1)显示内容

主控室液晶显示器:管材外轮廓尺寸及截面图、尺寸波动趋势图,缺陷分析曲线(菜单内);管材截面的最大/最小直径、椭圆度;各路测头的分项测量值。实时对应管长的测量数据。

(2)软件功能

● 产品参数设置:可设置产品规格、正负公差;

● 系统参数设置:可设置冷热系数、系统的校准等;

● 数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于1年;可查询某一时刻的尺寸。

●报警设置:可设置超差阈值;

(3)报警功能

超差报警:主控室相关数据颜色警示及蜂鸣器声音报警;

(4)通信接口

通信接口1:测量主机与控制柜的通信,TCP/IP协议;

通信接口2:测量数据传输到甲方主控机,TCP/IP协议;

(5)冷却系统设备可配置外循环冷却系统、

(6) 鸭嘴侧吹式防尘系统。


智能功能


可插入SIM卡,实现和服务器的远程通讯(经客户允许,选装)

智能捕捉最佳的测量位置并自动实现高度的调整(需选配智能调高底座)

智能监测机体的温度,并根据机体的实际温度智能启停自循环降温系统和外部风机的启停

监测被测物的温度并根据被测物的温度智能计算膨胀系数(需选配测温仪)

智能监测镜头的洁净度,需要维护擦拭时自动提示“请维护”

具备系统自检功能,定时自检,保证系统的稳定性和测量数据的准确性

智能监测循环风量的大小,在风量不达标时自动进行提示(配置外置风冷系统时)

具备远程升级功能,在有更新版软件时提示升级

可通过手机APP实时观测测量数据

可与客户的MES、ERP、PDA等系统提供数据对接服务(需提供通讯协议)

可连接执行机构实现闭环控制(需对执行机构进行论证)


3、应用范围:

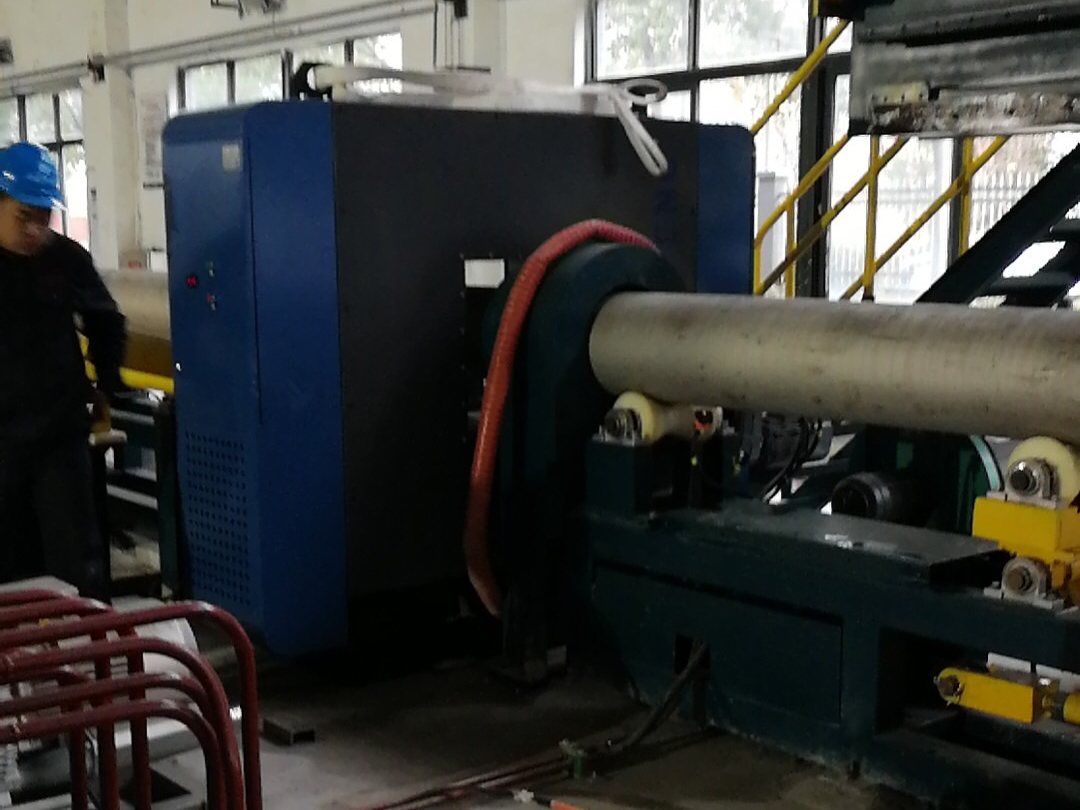

设备可用于连续轧制无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等,可直接安装在生产线在线测量,也可以安装在探伤线、检测线对成品管材的外径进行测量。


技术参数:


型号

测量范围

(mm)

轧材直径

(mm)

圆钢精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

(mm)(L×W×H)

重量(KG)

JG02-SY400

60-400

100-300

±0.08

0.03

500-2000

2110×530×1800

1320

JG02-SY700

60-700

100-600

±0.08

0.03

500-2000

2400×550×2000

1500

JG02-SY900

60-900

100-800

±0.08

0.03

500-2000

2600×600×2200

1800
