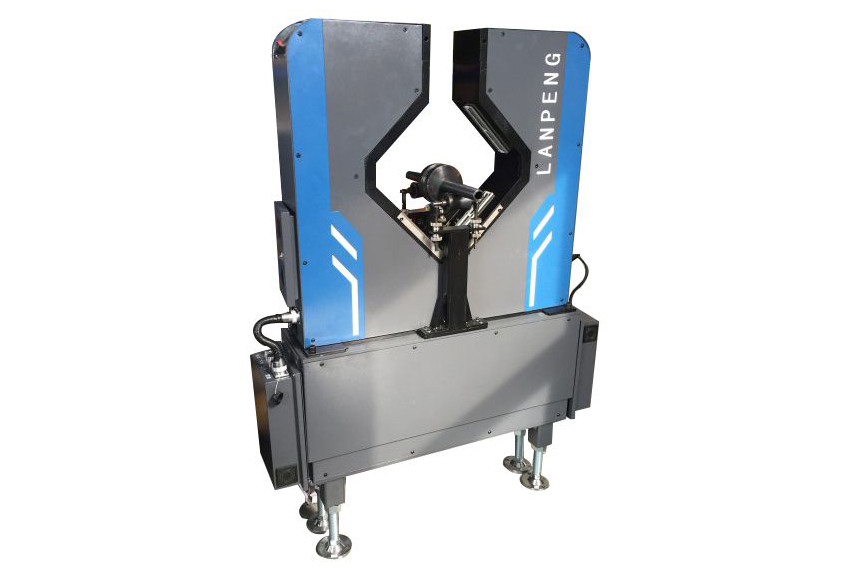

智能双轴测径仪 JG02Z-SG系列
1、测量原理  2、功能:普通型: * 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10次/秒可设置。* PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时
分享到:
产品详情


1、测量原理






2、功能:


普通型:

* 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10次/秒可设置。

* PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。

* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。

*外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。

输出接口:模拟量  0~10V、4~20mA


智能型

* 高精度CCD芯片

* 实时、连续、非接触测量:实时显示测量值,数据刷新 1~10次/秒可设置。

* 数据存储功能

 * 手机APP远程监控

* 手机APP保修功能

* 无线通讯功能

* PID控制:实时反馈,实现工业现场闭环控制。

* 多个产品的提前预设

* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。

* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。

*外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。

接口形式:

模拟量  0~10V、4~20mA

数字接口 RS422/RS485

USB接口



3、应用范围:


设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。


技术参数:


型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

重复性

(mm)

测量频率

(Hz)

外形尺寸

重量

JG02Z-SG100

20-100

35-85

±0.02

0.01

2000

780×250×730

125

JG02Z-SG150

20-150

35-135

±0.03

0.01

2000

840×250×800

150

JG02Z-SG165

0-165

0.5-150

±0.03

0.01

2000

840×350×800

180

JG02Z-SG185

55-185

70-170

±0.03

0.01

2000

900×250×850

180

JG02Z-SG235

105-235

120-120

±0.03

0.01

2000

1000×250×950

200

JG02Z-SG285

155-285

170-270

±0.03

0.01

2000

1000×250×950

210
