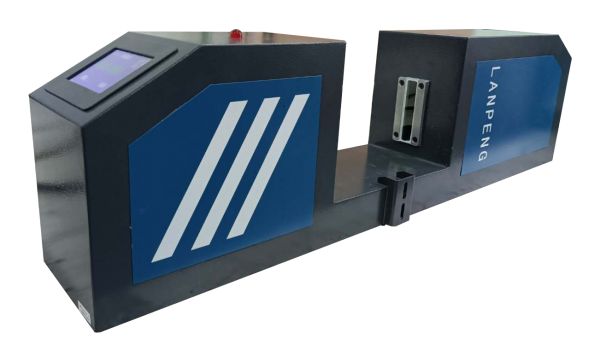

单轴大量程测径仪 JG01-SG系列
适用直径或宽度尺寸大于90mm的产品的测量,设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电缆等产品的在线外径检测,也可用于各种板材宽度的测量。
分享到:
产品详情

测径仪功能描述:


量程大于90mm

  实时测量:实时显示测量值,数据刷新 1~10/可设置。

  PID控制:实时反馈实现工业现场闭环控制

 超差报警:根据设置的产品相关参数,实现产品测量值超差声光报警

   *    数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。

   *     外设输出:通过外接一个数码管屏实现数据的异地显示(选配,通过RS422接口连接PC机实现数据显示和存储(选配

*      接口形式:模拟量   0~10V\4~20mA

             数字接口  RS422/RS485 (二选一)


*    此系列可定制同款式智能测径仪



应用范围:


适用直径或宽度尺寸大于90mm的产品的测量,设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电缆等产品的在线外径检测,也可用于各种板材宽度的测量。


技术参数:

型号

测量范围

(mm)

轧材直径

(mm)

测量精度

(mm)

测量频率

(Hz)

外形尺寸

重量

(kg)

JG01-SG100

20-100

35-85

±0.02

500

380×185×320

15

JG01-SG150

20-150

35-135

±0.03

500

1000×130×350

38

JG01-SG165

0-165

0.5-150

±0.03

500

1000×220×370

50

JG01-SG185

55-185

70-170

±0.03

500

1000×130×400

45

JG01-SG235

105-235

120-120

±0.03

500

1000×130×450

50

JG01-SG285

155-285

170-270

±0.03

500

1000×130×500

55
