单点测厚仪 HW01—SY系列
适用行业:轧钢、有色金属、橡胶、塑料、木板等
分享到:
产品详情

产品简介:

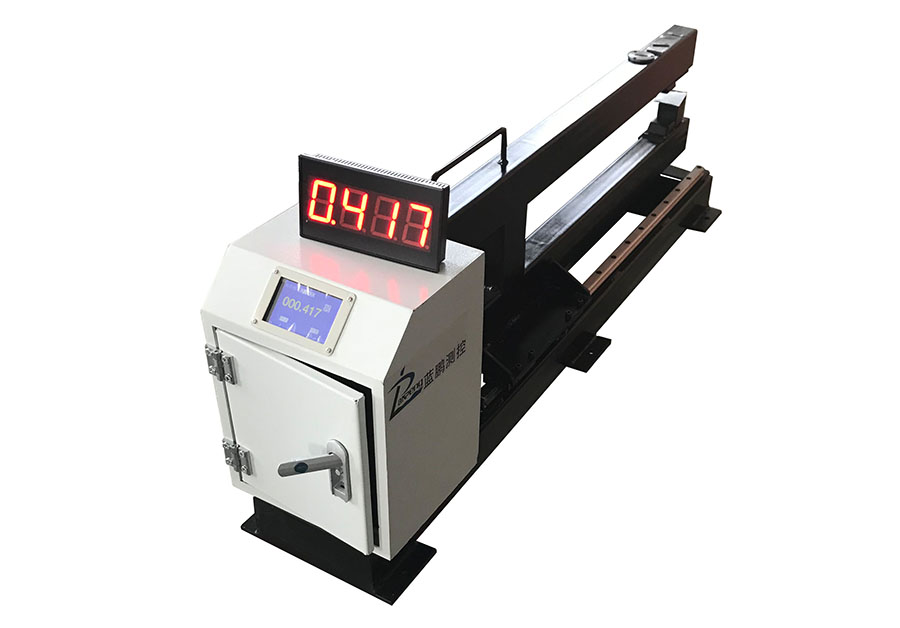

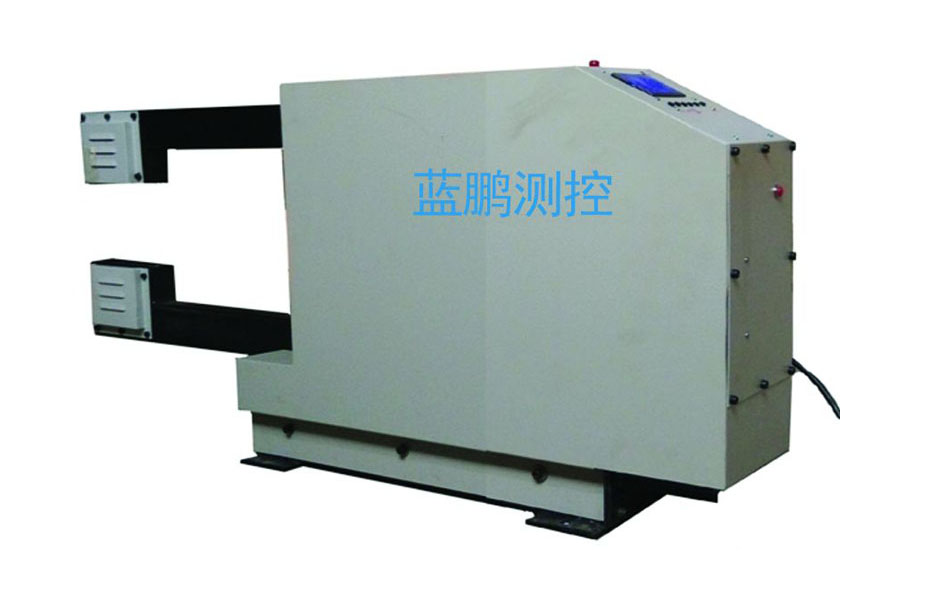

该系列测厚仪整体采用C型架结构,C型架上安装上下两个对射的激光位移传感器,可测量一个点的厚度尺寸。C型架可固定式安装,随生产线上板材的移动测量板材上一条线的厚度尺寸。C型架下也可以设置导轨和滑块,并利用电机带动C型架往复运动形成单点的扫描式测量。测厚仪配置单片机计算系统,测量时可实时观察厚度数据变化。


 该系列测厚仪不仅适用于常温物体的测量(上图所示均为常温测量产品),也同样适用于高温的热轧金属板材等的测量。在测量高温轧制板材时,C型架和测量传感器应采取水冷、风冷和保温等防护措施,保证传感器处于正常工作温度范围之内。


激光测厚仪的优点在于它是非接触测量,不会因为磨损而损失精度,尤其适用于测量在生产线上运动的物体。


基本原理



产品特点:


1.实时厚度测量,测量速度快;

2.外置操作手柄,数据外接屏显示,现场操作更方便;

3.校准功能,测量误差过大时,放入标准量块校准可恢复精度;

4.测量点可随意调整;


适用范围:


适用行业:轧钢、有色金属、橡胶、塑料、木板等



技术参数:

型号

测量范围

(mm)

测量精度

(mm)

测量频率

(Hz)

重复精度

(mm)

使用环境温度

(℃)

HW01-SY20

0-20

±0.03

1000

0.01

-10-50

HW01-SY30

0-30

±0.03

1000

0.01

-10-50

HW01-SY50

0-50

±0.12

1000

0.01

-10-50

注:设备型号中版本号随技术升级变化,订货型号以合同约定为准。其他型号可定制。
