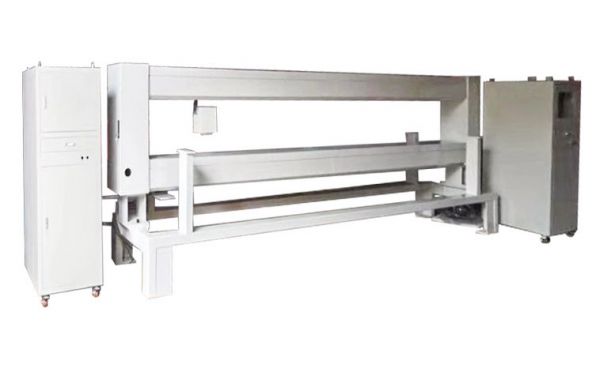

X射线测厚仪 HS01-DY20型
可用于钢板、橡胶板、止水带等的在线精密测量和控制
分享到:
产品详情


产品简介:


设备利用X射线测量防水板、塑料板等板材的厚度,并通过APC控制系统根据厚度尺寸控制生产线各个模头的加热温度,实现对产品质量的自动控制。



功能简述:


测量模式可设定为定点测量和扫描测量,定点测量时将测量头移动到固定位置测量;扫描测量时X射线的发射器和接收器同步移动对被测板面进行扫描测量,扫描过程中系统记录各坐标位置的厚度尺寸,并统计半个扫描周期内的厚度最大值、最小值和平均值等。测量时,测量软件界面实时显示被测截面的动态图形;实时显示测量数据动态波动趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色,相应动态图形轮廓超出最大/最小阈值。

波动图界面可通过波动曲线显示出测量值的尺寸波动变化;缺陷分析图界面可通过进度条的颜色变化显示出测量值的缺陷位置及缺陷类型等等。


软件功能:


产品参数设置:可设置产品规格、正负公差、卷号增量等参数;

系统参数设置:可设置通信端口、刷新频率、系统的校零等;

控制参数设置:可设置扫描宽度、扫描速度、定点测量等;

数据存储:可连续测量连续记录,记录结果可用测量软件打开,也可转换成Excel格式,存储时间大于1年;历史数据查询,可查询某一时刻的尺寸;

报警设置:可设置超差、超温报警的形式和阈值


自动标定功能:在自动扫描和检测过程中,厚度测头会定期进入标定位置进行自动标定(一般是三十分钟一次)。自动标定时,厚度测头将对厚度信号进行自动检查和校正。检查和校正结束后,系统重新进入自动扫描状态。


手动标定功能:系统可以通过测量软件系统对厚度测头进行手动标定,手动标定时点击测量软件界面上的“标定”系统驱动厚度测头进入标定位置进行标定。


适用范围:


可用于钢板、橡胶板、止水带等的在线精密测量和控制


技术参数:

1、厚度测量范围(mm):0~20 ;

2、测量精度(mm):≤±0.02 ;

3、测量点数:1 ;

4、测量方式:扫描测量、固定位置定点测量 ;

5、最大扫描宽度(mm):4500 ;

6、扫描速度(mm/s):50~150可调 ;

7、电源电压(V):AC 220±10% ,50Hz ;

8、被测物允许温度(℃):0~200 ;

9、允许被测物速度(m/s):≤10 ;
